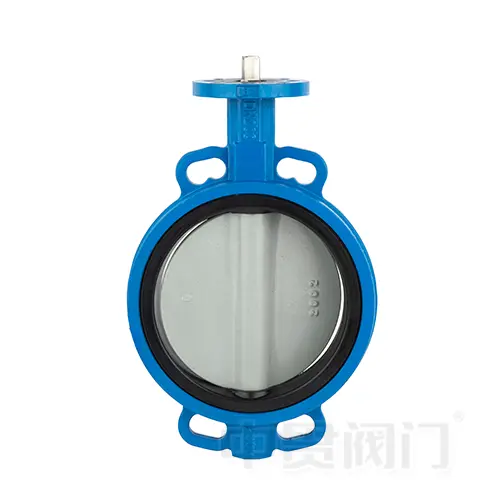

Samankeskinen perhonen venttiili

Konsentriset perhonen venttiilit ovat noin 250UM epoksipinnoitettua, ja myös matala vääntömomentti, on myös laatu. Konsentrinen perhonen venttiili voidaan valmistaa erilaisista materiaaleista, kehosta jokaiseen osaan, jotta se voi tavata erilaisia ​​teollisuusympäristöjä ja keskipitkää putkessa. Esimerkiksi, jos tarvitset voimakasta korroosien vastaista samankeskistä perhonen venttiiliä, voit valita PTFE-istuimen ruostumattomasta teräksestä valmistetulla levyllä. Tietenkin, jos epäröit materiaalin valitsemista, voit ottaa yhteyttä meihin, myyntiin ja tekniseen tiimimme, löytää sinulle parhaan ratkaisun median ja lämpötilan mukaan.

Suunnitteluominaisuudet

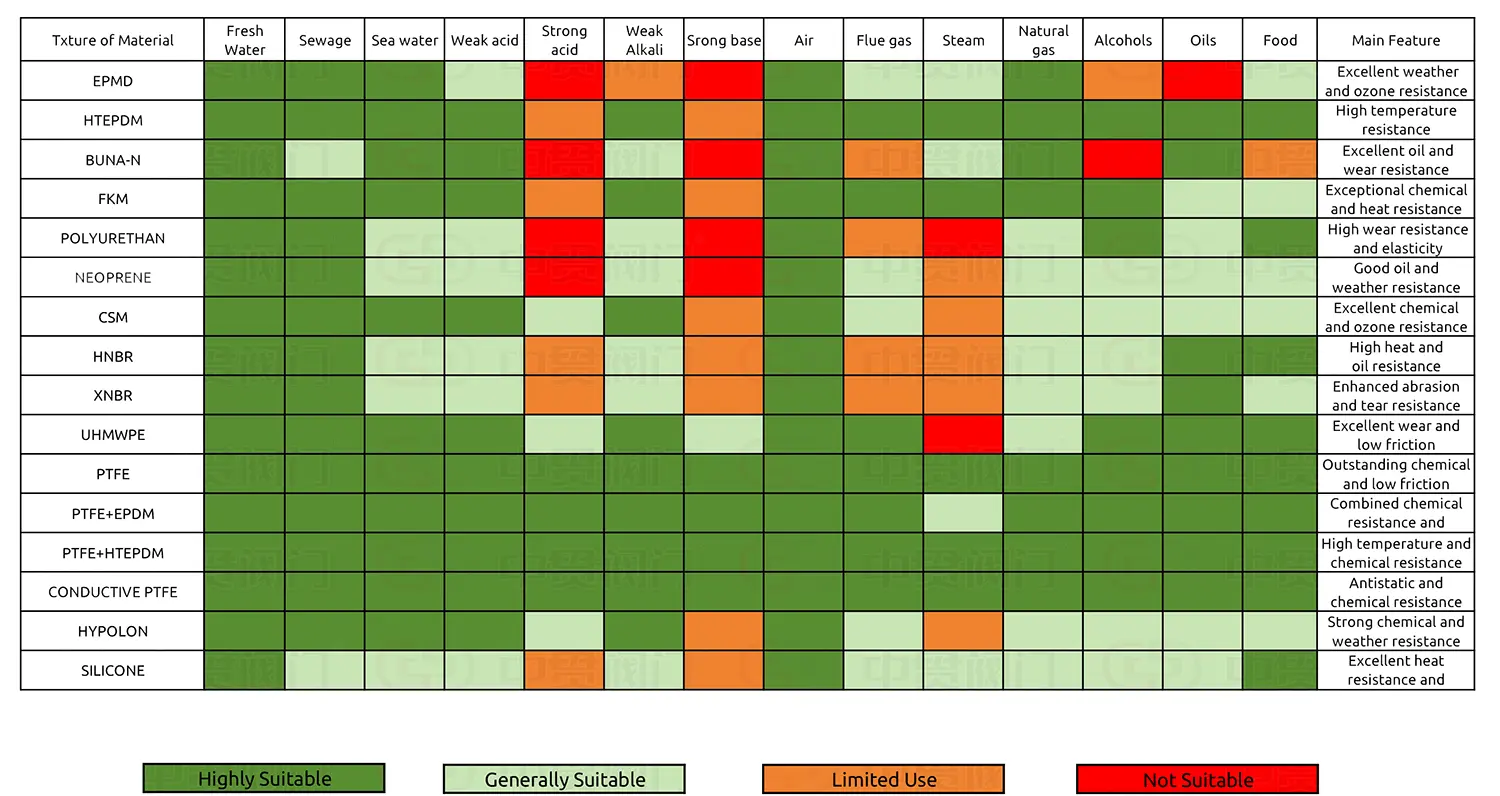

Konsentrisissa perhosenttiilissä oleva levy on tyypillisesti rakennettu korroosiokeskeisistä seoksista, kuten ruostumattomasta teräksestä tai erittäin lujasta siunausraudasta, mikä tuottaa erinomaisen kestävyyden ja rakenteellisen eheyden. Tiivistysrajapinnassa käytetään joustavia polymeerimateriaaleja, kuten suunnitellut elastomeerit tai synteettiset kumiyhdisteet, jotka ylläpitävät muodonmuutoksen talteenottokykyä ja tasaista tiivistymistehokkuutta laajennetun palvelusyklin ajan. Myös tärkeimmät osat ovat istuinmateriaalia, tarkista alla oleva istuinsovellus viitteeksi, jos sinulla on enemmän kysyttävää, ota meihin yhteyttä.

Edut

Kompakti rakennesuunnittelu

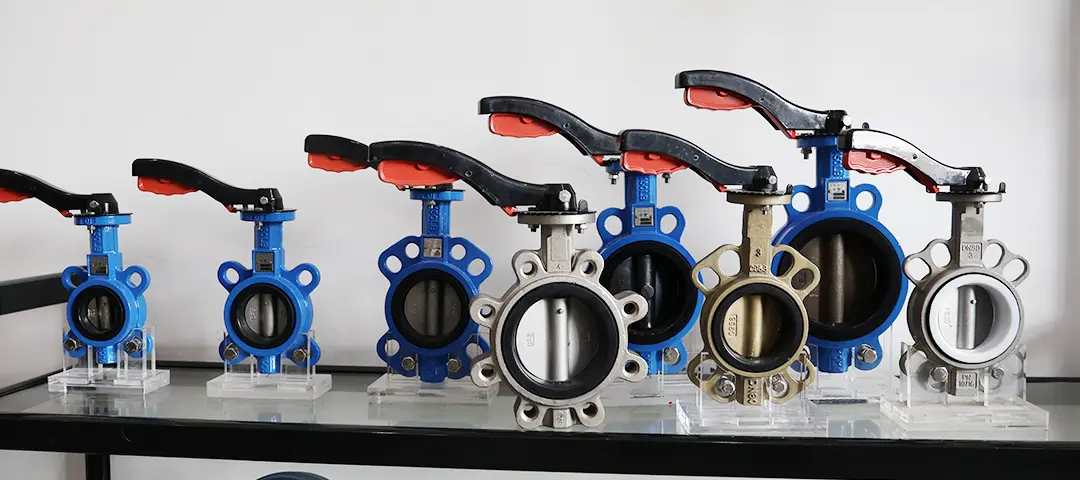

Konsentrinen perhonen venttiili erityisesti kiekkotyypissä tai LUG-tyypissä on erittäin sovellettavissa avaruusrajoitettuihin putkistojärjestelmiin.

Matalan vääntömomentin toiminta

Patentoitu pallomaisen levyn geometria yhdistettynä elastomeeriseen istuimeen vähentää toimintamomenttia ja yhteensopiva eri toimilaitteiden kanssa.

Täyden palvelun yhteensopivuus

Saatavana CF8M/316L/Ductive-raudana paineen arvioinnilla PN10-PN16, joka sopii veteen, syövyttäviin väliaineisiin.

Elinkaaren kustannustehokkuus

Modulaarinen rakenne vähentää ylläpidon kestoa 60% ja varaosien korvauskustannukset 50%, saavuttaen MTBF ≥ 50 000 sykliä.

Asennus varotoimenpiteet samankeskisille perhonen venttiileille

Samankeskeisen perhosventtiilien asennuksen aikana on noudatettava seuraavia varotoimenpiteitä:

(1) Puhdista ennen asennusta putkilinja, venttiilin sisustus, tiivistyspinnat ja kaikki paljaat voimansiirtoosat lian ja hiekan poistamiseksi varmistaen, että tiivistyspinnat eivät ole vaurioituneita.

(2) Tarkista, onko kaikki pultit tiukasti kiristetty.

(3) Varmista, että väliaineen virtaussuunta vastaa venttiilin rungon nuolen suuntaan. Keskiviivan perhonen venttiilissä on kaksisuuntainen tiiviste.

(4) Valitse sopiva sähkötoimilaite asennuksen aikana. Toimilaitteen ja venttiilin välisen yhteyden tulisi olla luja ja luotettava.

(5) Toimilaitteen asennuksen jälkeen varmista, että venttiili avautuu ja sulkeutuu sujuvasti.

(6) Voitele säännöllisesti toimilaitteen ja venttiilin osat, jotka voidaan voidella, yleensä kerran kuukaudessa.

(7) Hakemistoihin huonoilla ympäristöolosuhteilla on asennettava lisäsuojalaitteita.

(8) nostohihnasta ei pidä sidota toimilaitteeseen tai venttiilin varsiin; Se tulisi sijoittaa venttiilin rungon ympärille.
