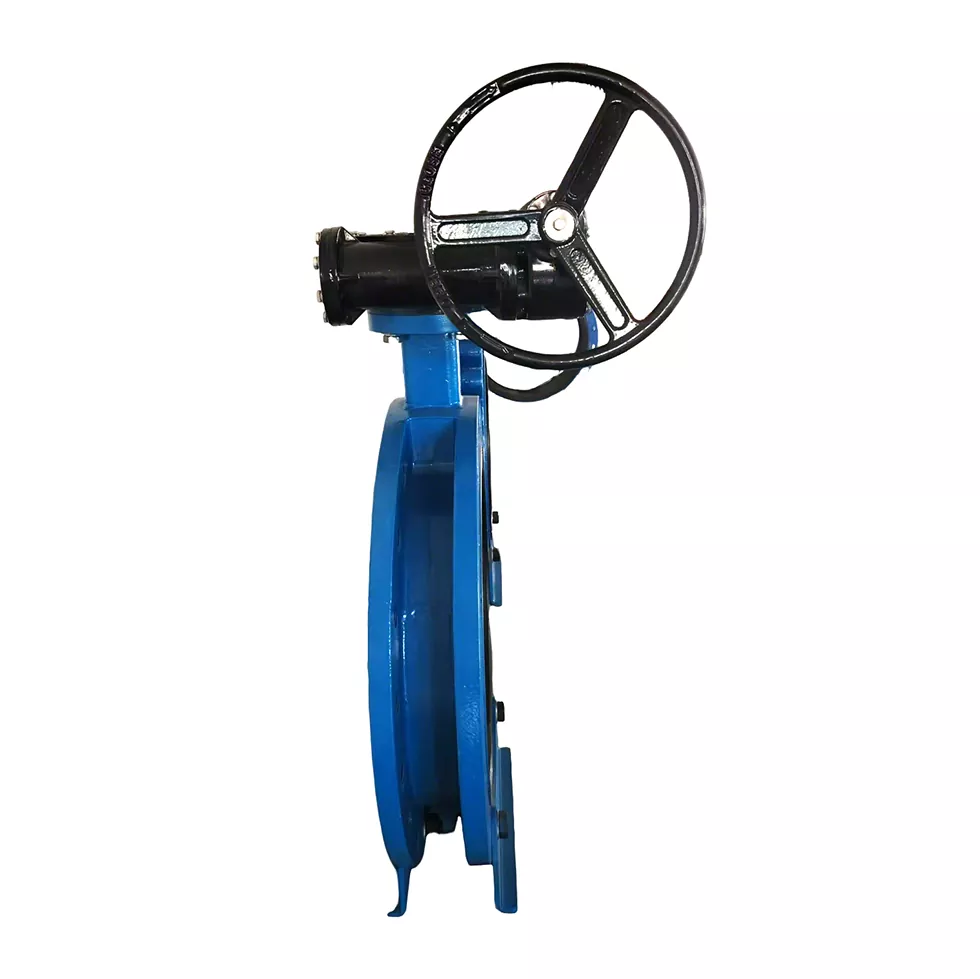

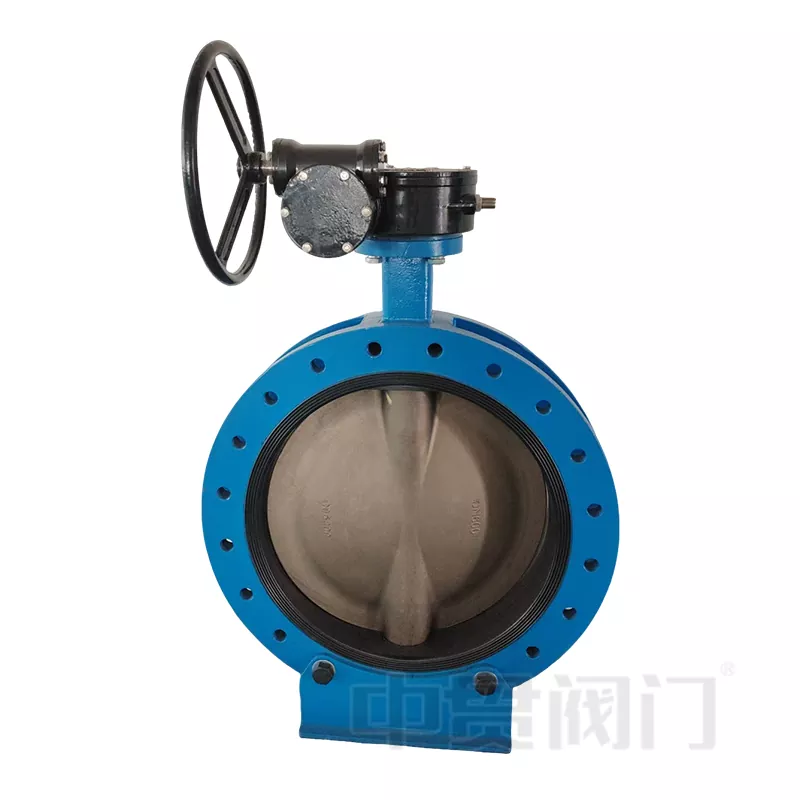

Zhongguan Lug -tyyppinen läppäventtiilion suunniteltu joustavaa asennusta, luotettavaa sulkua ja kätevää huoltoa vaativiin putkistojärjestelmiin. Keskilinjan läppäventtiilirakenteeksi se valitaan yleisestivedenkäsittely, LVI-kierto, teollisuusputkistot ja sovellukset, joissa venttiili on irrotettava tai huollettava vaikuttamatta koko putkistojärjestelyyn.

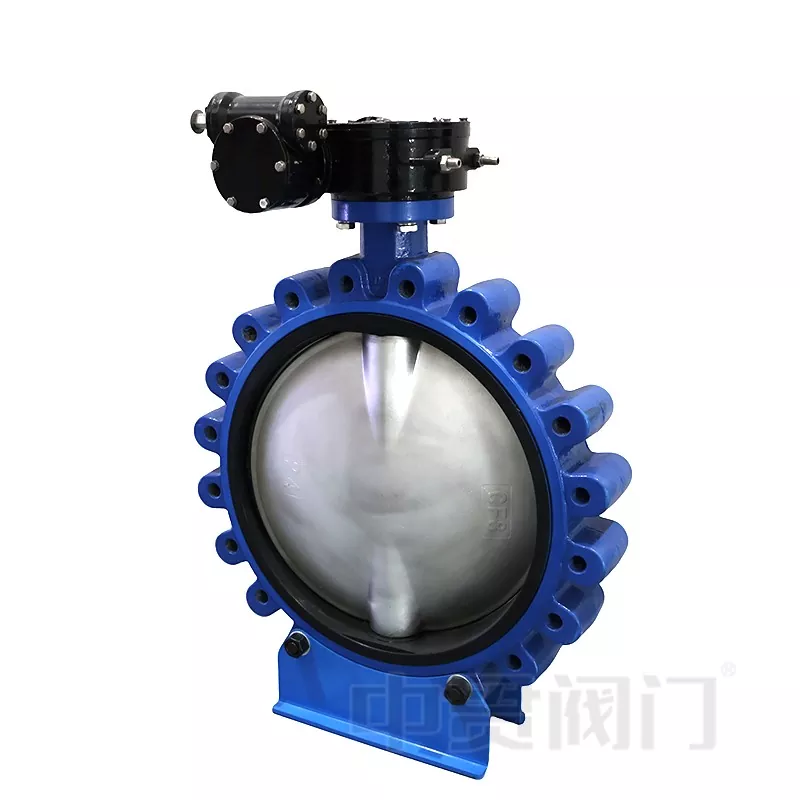

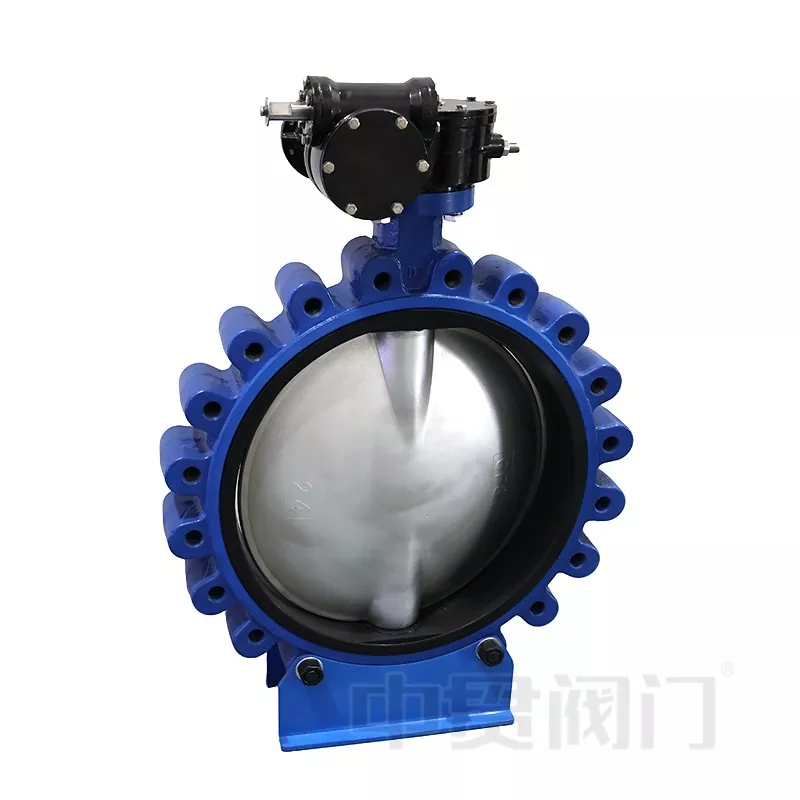

Verrattuna kiekkoläppäventtiileihin,napaliitoksen suunnittelukäyttää kierteitettyjä reikiä venttiilin rungossa mahdollistaakseen itsenäisen laipan kiinnityksen. Tämä rakenne sopii erityisen hyvin pääteasennukseen, laitteiden eristysosuuksiin ja putkistoihin, joissa liitoksen toinen puoli saattaa joutua irrottamaan huollon aikana.
Venttiilin runko voidaan valmistaapallografiittivalurautaa, GGG50, ruostumaton teräs tai hiiliteräs painevaatimusten, väliaineen ominaisuuksien ja korroosio-olosuhteiden mukaan. Korvakerakenne jakaa liitosjännityksen useiden kiinnityspisteiden kautta, mikä parantaa asennuksen vakautta tärinälle tai toistuvalle käytölle altistuvissa putkissa.
Levyssä on kompakti pyöreä rakenne ja se pyörii noin 90° täysin avoimen ja täysin kiinni -asennon välillä. Ruostumattomasta teräksestä valmistetut levyt tai muut yhteensopivat materiaalit voidaan valita putkilinjan väliaineen mukaan korroosionkestävyyden ja palvelun suorituskyvyn parantamiseksi.
Venttiilin varsi siirtää käyttömomentin toimilaitteen ja levyn välillä. Keskitetty akselijärjestely vähentää rakenteen monimutkaisuutta ja tukee sujuvaa toimintaa manuaalisilla, pneumaattisilla tai sähkötoimisilla menetelmillä.
EPDM, NBR, PTFEja muut tiivistysmateriaalit voidaan valita väliaineen mukaan. EPDM:ää käytetään yleisesti vesipohjaisissa sovelluksissa, NBR soveltuu öljyihin liittyviin olosuhteisiin, kun taas PTFE:tä harkitaan tiukempien kemikaalien kestävyyden vaatimuksissa.
Vesi- ja jätevesijärjestelmissä läppäventtiilit valitaan yleisesti niiden kompaktin rakenteen ja helppojen huolto-ominaisuuksien vuoksi. EPDM-istuinkokoonpanoja käytetään usein makeavesi-, viemäri- ja yleisissä vesikiertojärjestelmissä, joissa kemialliset yhteensopivuusvaatimukset ovat kohtalaiset.
LVI- ja teollisuuden jäähdytysputket vaativat yleensä toistuvia avaamis- ja sulkemistoimenpiteitä. 90° pyörivä rakenne, pieni käyttömomentti ja kompakti asennuspituus tekevät läppäventtiileistä sopivia kiertokulun ohjausjärjestelmiin, joissa asennustila on rajoitettu.
Teollisuusputkistoissa, jotka sisältävät syövyttäviä tai erikoisaineita, venttiilikokoonpano tulee valita istukkamateriaalin ja väliaineen kemiallisen yhteensopivuuden mukaan. PTFE-pohjaisia istuimia voidaan harkita vahvemmissa kemiallisissa ympäristöissä, kun taas NBR- ja FKM-materiaaleja käytetään öljyyn liittyvissä sovelluksissa.
Meri- ja energiajärjestelmät vaativat usein venttiileitä, joissa on korroosionkestävyys ja helppo pääsy huoltoon. Korvaliitosrakenne mahdollistaa helpomman eristämisen ja vaihdon putkistoissa, joissa huoltotila on rajallinen.
Käytön aikana kiekko pyörii venttiilin varren akselin ympäri. Kun venttiili on täysin auki, kiekko asettuu putkilinjan virtaussuuntaan, mikä vähentää vastusta ja antaa väliaineen kulkea läpi mahdollisimman vähän esteitä.
Sulkeutuessaan kiekko pyörii noin 90° ja painaa tiivistepesää vasten pysäyttääkseen virtauksen. Venttiilin rakenteesta ja tiivistemateriaalista riippuen voidaan saavuttaa kaksisuuntainen sulkuteho.
Kuristussovelluksissa levyn asentoa voidaan säätää avoimen ja kiinni-asennon välillä.
| Vertailu | Korvatyyppinen läppäventtiili | Wafer Butterfly Valve |
|---|---|---|
| Yhteysmenetelmä | Kierrekorvakereiät mahdollistavat itsenäisen laipan kiinnityksen | Asennettu kahden laipan väliin läpimenevien pulttien avulla |
| Huolto | Soveltuu järjestelmiin, jotka vaativat helpomman venttiilin poiston tai pääteasennuksen | Soveltuu paremmin tavalliseen putkistoasennukseen |
| Asennustila | Kompakti rakenne ja vahvempi liitosjoustavuus | Kevyt ja yleisesti käytetty paikoissa, joissa tilaa on rajoitetusti |
| Tyypilliset sovellukset | Vedenkäsittely, LVI, teollisuusputket, huoltoherkät järjestelmät | Yleiset vesi- ja vesijohdot |
Zhejiang Zhongguan Valve Manufacture Co., Ltd.on keskittynyt venttiilien valmistukseen yli 19 vuoden ajan, ja tuotantoresurssit sijaitsevat Tianjinissa ja Wenzhoussa, Zhejiangissa. Yritys tuottaaläppäventtiilitmukaan lukien kiekko-, korvake-, U-profiili- ja laippatyypit, päätuotannon halkaisijat vaihtelevat välillä DN40 - DN1600.
Valmistusprosessi sisältää venttiilin asennuksen, painetestauksen, venttiilin istukan asennuksen, akseliholkkien asennuksen ja tuotemerkinnän. Zhongguan tarjoaa tarvitaanISO sertifikaatitvalmistetuille venttiileille ja voi tarjotaWRAS-sertifioidut venttiilin istukattarvittaessa.
Korvakeläppäventtiilin käyttöikään vaikuttavat pääasiassa käyttöolosuhteet, mukaan lukien väliaineen ominaisuudet, lämpötila, paineen muutokset, toimintatiheys ja asennuksen laatu. Yhteensopivien tiivistemateriaalien valitseminen ja asianmukaisten käyttöolosuhteiden ylläpitäminen auttavat vähentämään tiivistekomponenttien ennenaikaista kulumista.
Kyllä. Korvatyyppisiä läppäventtiilejä voidaan käyttää manuaalisilla kahvoilla, vaihteistoilla, pneumaattisilla toimilaitteilla tai sähkötoimilaitteilla putkilinjan ohjausvaatimusten mukaan. Toimilaitteen valinnan tulee vastata venttiilin vääntömomenttivaatimusta, toimintataajuutta ja automaatiojärjestelmää.
Vaaditut tiedot sisältävät yleensä venttiilin koon, paineen, liitäntästandardin, putkiston väliaineen, lämpötila-alueen, istukkamateriaalivaatimukset ja toimilaitteen vaatimukset. Nämä tiedot auttavat määrittämään sopivan venttiilikokoonpanon ja välttämään väärän materiaalin valinnan.
Vuotojen estäminen riippuu oikeasta venttiilin valinnasta, sopivasta tiivistemateriaalista, asianmukaisesta asennuksesta ja säännöllisestä tarkastuksesta. Putkilinjan kohdistus, laippaliitännät ja tiivistepinnan ympärillä olevat vieraat hiukkaset tulee tarkistaa asennuksen aikana, jotta tiivistyskyky säilyy.
