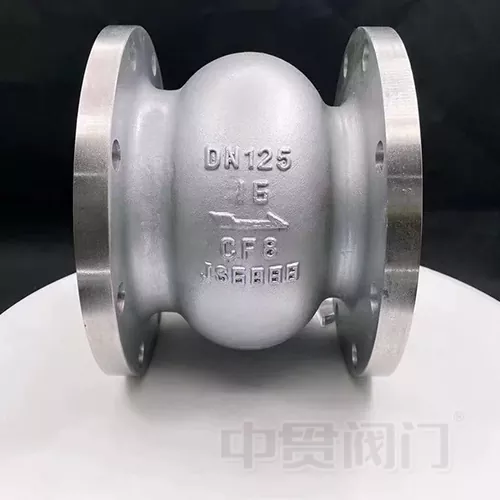

Nostotyyppinen takaiskuventtiili

Lift Type Valve on automaattinen venttiili, jonka ydintoiminto on mahdollistaa väliaineen yksisuuntainen virtaus ja estää takaisinvirtaus. Sitä käytetään laajasti erilaisissa teollisuus- ja kunnallisissa putkistojärjestelmissä ja se on keskeinen osa järjestelmän paineen vakauden ja laitteiden turvallisuuden varmistamisessa.Zhongguan venttiili, venttiileihin erikoistunut valmistaja 19 vuoden ajan, valmistaa hissien takaiskuventtiilejä, jotka noudattavat tiukasti kansainvälisiä standardeja. Hyödyntämällä toimitusketjun etuja kaikkialla Kiinassa, yhtiö valitsee laadukkaat materiaalit, jotka sopivat erilaisiin käyttöolosuhteisiin tasapainottaen rakenteellista rationaalisuutta ja helppokäyttöisyyttä. Räätälöidyt spesifikaatiot ovat saatavilla vastaamaan asiakkaiden erityistarpeita.

Noston takaiskuventtiileissämme käytetään pystysuoraan liikkuvaa venttiililevyrakennetta, mikä eliminoi ylimääräisen suunnittelun ja optimoi virtausreitin asettelun. Perinteisiin takaiskuventtiileihin verrattuna ne tarjoavat tarkemman avautumis- ja sulkeutumisvasteen, vakaamman tiivistyskyvyn ja pienemmän virtausvastushäviön. Ne sopivat erilaisille väliaineille, mukaan lukien vesi, höyry, öljy ja syövyttävät nesteet, mikä tekee niistä yhden markkinoiden kustannustehokkaimmista takaiskuventtiileistä.

Tuotteen toimintaperiaate

Zhongguan Valve Lift Type -takaiskuventtiili toimii nestepaineen ja mekaanisen rakenteen synergistisen vaikutuksen perusteella. Se saavuttaa automaattisen avaamisen ja sulkemisen ilman manuaalista tai ulkoista voimaa. Erityinen prosessi on seuraava:

1. Eteenpäin suuntautuva virtaus: Kun väliaine virtaa eteenpäin putkilinjaa pitkin, nestepaine voittaa venttiililevyn painon ja jousivoiman työntäen venttiililevyä pystysuunnassa ylöspäin, luoden tasaisen virtausreitin venttiilin istukan ja venttiililevyn välille, jolloin väliaine pääsee kulkemaan tasaisesti;

2. Reverse Cut-off: Kun väliaineen virtaus pysähtyy tai päinvastainen virtaussuuntaus ilmenee, nestepaine häviää. Oman painonsa ja jousen palautusvoiman yhteisvaikutuksena venttiililevy laskeutuu nopeasti ja pystysuunnassa ja asettuu tiiviisti venttiilin istukkaa vasten tiivistyksen saavuttamiseksi ja väliaineen takaisinvirtauksen estämiseksi.

3. Vakaustakuu: Jousiavusteinen rakenne nopeuttaa venttiililevyn sulkemisnopeutta, vähentää vesivasaraa ja välttää venttiililevyn ja venttiilin istukan törmäysten aiheuttamaa kulumista, pidentää tuotteen käyttöikää ja varmistaa putkijärjestelmän pitkän aikavälin vakaan toiminnan.

Tuotteen ydinominaisuudet

Priorisoimme johdonmukaisesti todelliset käyttöolosuhteet ja sisällytämme useita käytännön tekniikoita nostotyyppisten takaiskuventtiiliemme suunnitteluun ja tuotantoon. Tämä johtaa seuraaviin ydinominaisuuksiin, jotka erottavat ne tavallisista vastaavista tuotteista:

• Tarkka avaaminen ja sulkeminen: Lineaarinen aksiaalinen nostorakenne varmistaa nopean avaus- ja sulkemisvasteen, eliminoi tukkeutumisen ja viiveen, eliminoi tehokkaasti vesivasaran ja tekee siitä sopivan toistuviin pumpun käynnistys-pysäytystoimintoihin;

• Luotettava tiivistys: Käytettäessä metalli-elastomeerikomposiittitiivistepintarakennetta, tiivistyskyky on vakaa, pitkäaikaisen vuodonhallinnan alle 0,01 l/min·m ja kulumisnopeuden, joka on paljon pienempi kuin perinteisillä takaiskuventtiileillä;

• Matala virtausvastus: Optimoitu virtauskanavan suunnittelu vähentää vastuksen häviötä väliaineen virtauksen aikana, jolloin painehäviö ei ylitä 0,15 baaria nimellisvirtauksella, mikä edistää järjestelmän energiansäästöä ja kulutuksen vähentämistä.

• Kätevä huolto: Modulaarinen rakenne eliminoi tarpeen purkaa putkien laippoja rutiinihuoltoa varten. Teknikot voivat suorittaa yli 90 % huoltotöistä ylimmän tarkastusportin kautta, mikä lyhentää merkittävästi huoltoaikaa ja alentaa huoltokustannuksia;

• Laaja yhteensopivuus: Materiaalit ja tekniset tiedot voidaan räätälöidä sopeutumaan erilaisiin paine-, lämpötila- ja väliaineolosuhteisiin, ja ne kattavat useita nimellishalkaisijoita DN15–DN300 ja paineluokituksia 1,6 MPa–4,0 MPa, mikä täyttää useiden kenttien hankintatarpeet.

Tuotteen tekniset edut

I. Rakennesuunnittelun edut

Nostotyyppinen takaiskuventtiilimme rakennesuunnittelu yhdistettynä 19 vuoden alan kokemukseen ja palautteeseen erilaisista käyttöolosuhteista on läpikäynyt moniulotteisen optimoinnin, mikä on johtanut erilaisiin teknisiin etuihin:

Lineaarinen avaus- ja sulkemisrakenne: Käyttämällä venttiililevyn aksiaalista nostorakennetta perinteisiin kääntöventtiileihin verrattuna se eliminoi tehokkaasti vesivasaran. Kokeellinen tarkastus osoittaa, että DN200-putkistojärjestelmässä se voi vähentää vesivasaran paineen vaihteluita 62 %, mikä suojaa putkistoja ja laitteita iskuvaurioilta;

Modulaarinen kokoonpano: Venttiilin runko, venttiililevy, jousi ja muut komponentit ovat modulaarisia, mikä varmistaa korkean kokoonpanotarkkuuden ja kätevän purkamisen. Tämä ei ainoastaan ​​helpota tuotannon testausta, vaan tarjoaa myös mukavuuden myöhempää huoltoa varten, mikä vähentää ylläpitovaikeutta ja työvoimakustannuksia.

Kevyt optimointi: Samalla kun varmistetaan rakenteellinen lujuus, venttiilirungon seinämän paksuus on optimoitu vähentämään tuotteen painoa, helpottamaan kuljetusta ja asennusta sekä vähentämään samalla putkilinjan kuormituspainetta, mikä tekee siitä sopivan erityisiin asennusskenaarioihin, kuten korkeuksiin ja ahtaisiin tiloihin.

II. Materiaalin valinnan edut

Zhongguan Valve hyödyntää integroitua toimitusketjuaan Pohjois- ja Etelä-Kiinassa valitakseen sopivia materiaaleja eri käyttöolosuhteiden perusteella, mikä varmistaa nostotyyppisten takaiskuventtiilien kestävyyden ja mukautuvuuden. Erityiset materiaalisovellukset ovat seuraavat:

Normaalit käyttöolosuhteet: QT400-15 pallografiittivalurautaa ja 2Cr13 ruostumatonta terästä käytetään, mikä tarjoaa korkean kustannustehokkuuden, korroosionkestävyyden ja kulutuskestävyyden, sopii vedelle, höyrylle ja tavallisille öljyaineille.

Syövyttävät käyttöolosuhteet: Käytetään ZG1Cr18Ni9Ti ruostumatonta terästä, joka tarjoaa vahvan kestävyyden kloridi-ioneja, typpihappoa ja muita syövyttäviä aineita vastaan, soveltuu meriveden suolanpoistoon, kemiallisiin korroosioputkiin ja muihin skenaarioihin.

Korkean lämpötilan ja korkean paineen käyttöolosuhteet: Käytetään korkeita lämpötiloja kestäviä seosmateriaaleja, joiden lämpötilankesto on enintään 300 ℃ ja paineenkesto jopa 4,0 MPa, jotka sopivat korkean lämpötilan ja korkeapaineisiin putkistojärjestelmiin voimalaitoksissa, kattiloissa ja muissa sovelluksissa.

Kaikille materiaaleille tehdään tiukat fysikaaliset ja kemialliset testaukset standardien noudattamisen varmistamiseksi, tuotteiden laadun takaamiseksi lähteestä alkaen, tuotteen käyttöiän pidentämiseksi, vaihtotiheyden vähentämiseksi ja asiakkaiden pitkäaikaisten hankintakustannusten alentamiseksi.

III. Valmistusprosessin edut

Meillä on kaksi suurta tuotantopistettä Tianjinissa ja Wenzhoussa, jotka on varustettu edistyneillä CNC-työstö- ja testauslaitteilla. Käytämme standardoituja tuotantoprosesseja varmistaaksemme jokaisen nostotyypin takaiskuventtiilin tasaisen laadun:

Tarkkuustyöstö: Tärkeimmät komponentit, kuten venttiilin istukat ja venttiililevyt, on työstetty tarkasti CNC-sorveilla, mikä varmistaa korkean koneistustarkkuuden ja tiiviin tiivistyksen, mikä vähentää vuotojen riskiä.

Tiukka testaus: Olemme luoneet kattavan testausjärjestelmän raaka-aineiden saapumistarkastuksesta ja satunnaistarkastuksista tuotannon aikana valmiin tuotteen hydrostaattiseen testaukseen ja ilmatiiviystestaukseen. Jokainen vaihe täyttää standardit, ja pätemättömät tuotteet on ehdottomasti kielletty tehtaalta.

Standardoitu tuotanto: Valmistamme standardien, kuten GB/T 12235-2022 ja API 6D, mukaisesti varmistaen yhteensopivuuden yleisten kansainvälisten vaatimusten kanssa. Tämä helpottaa asiakkaiden vaihtamista olemassa oleviin laitteisiin, mikä vähentää hankinta- ja vaihtokustannuksia.

Tuotteen sovellusskenaariot

Zhongguan Valve Lift Type -takaiskuventtiiliä, jolla on laaja sopeutumiskyky, voidaan soveltaa putkijärjestelmiin useilla aloilla, jotka kattavat teollisuus-, kunnallis- ja ympäristösektorit. Erityiset sovellusskenaariot ovat seuraavat:

I. Teollisuussektori

Petrokemianteollisuus: Soveltuu putkiin, jotka kuljettavat raakaöljyä, jalostettua öljyä ja kemiallisia raaka-aineita, estäen takaisinvirtauksen, joka voi vahingoittaa laitteita, jätemateriaaleja ja varmistaa tuotannon turvallisuuden;

Energiateollisuus: Käytetään kattiloiden syöttövedessä, jäähdytysvedessä ja höyryputkissa lämpö- ja vesivoiman tuotantojärjestelmissä, mikä estää väliaineen käänteisen virtauksen ja varmistaa generaattoriyksiköiden vakaan toiminnan;

Metallurgiateollisuus: Soveltuu putkiin, joissa käsitellään metallurgista jätevettä ja korkean lämpötilan savukaasuja, kestää syövyttäviä aineita ja tiettyjä lämpötiloja, mikä varmistaa metallurgisten prosessien sujuvan etenemisen.

II. Kunnalliset ja julkiset palvelut

Vedenkäsittely: Käytetään vesilaitosten ja jätevedenpuhdistamoiden vedenjakelu- ja viemäriputkissa sekä kemikaalien annosteluputkissa estämään jäteveden takaisinvirtaus ja puhtaan veden saastuminen, mikä varmistaa vedenkäsittelyjärjestelmän vakaan toiminnan.

Kunnallinen lämmitys: Mukautettu kaupunkien keskuslämmitysputkistoon estämään kuuman veden takaisinvirtaus, varmistaen vakaan lämmityspaineen ja parantaen lämmityksen tehokkuutta.

Rakennuksen vesihuolto ja viemäröinti: Käytetään korkeiden rakennusten vesihuoltojärjestelmissä ja palosuojaputkistoissa estämään putkistojen paineenvaihteluiden aiheuttama väliaineen takaisinvirtaus, mikä varmistaa rakennusvesi- ja paloturvallisuuden.

III. Erityiset käyttöolosuhteet

Meriveden suolanpoisto: Valmistettu korroosionkestävästä ruostumattomasta teräksestä, sopii meriveden ja suolattoman veden kuljetusputkiin, kestää korkean suolapitoisuuden väliaineen korroosiota, mikä varmistaa vakaan suolanpoistoprosessin.

Matalan lämpötilan käyttöolosuhteet: Räätälöidyt matalan lämpötilan mukautuvat tuotteet, jotka sopivat matalan lämpötilan ympäristöihin -40 ℃ - 0 ℃, käytetään kylmäketjuissa ja matalan lämpötilan nesteen kuljetusputkissa, mikä varmistaa normaalin takaisinvirtauksen estotoiminnon.

Toistuva käynnistys-pysäytys -käyttöolosuhteet: Mukautettu putkistojärjestelmiin, joissa pumppu käynnistyy usein, kuten kiertovesijärjestelmät ja hätävesijärjestelmät, nopealla avautumis- ja sulkeutumisvasteella, mikä vähentää vesivasaran vaikutusta.
