Samankeskinen ja eksentrinen: rakenne-, sovellus- ja valintaopas

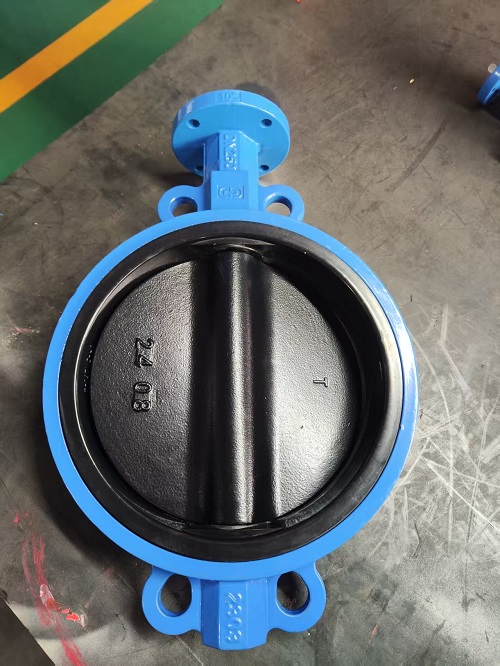

Seperhonen venttiiliYleisesti jaettu näihin kahteen yleiseen tyyppiin, samankeskisenä suljetaan kumilla, kumityypin mukaan se voi olla sopiva monille aineille, kuten vesille tai jollekin kemikaalille. Mutta sitä käytetään yleensä PN 16: n alapuolella. Epäkeskeiset perhonen venttiilit sisältävät kaksois- tai kolminkertaiset eksentriset/siirtymät, levy saavuttaa ”nokkamainen kierto” avaamisen ja sulkemisen aikana, poistaen täysin kitkan kulumisen. Venttiilin kanta -akseli muodostaa kolminkertaisen offset -rakenteen, ja se muodostaa tiivistyspinnan yhdisteen kulman, varmistaen nollavuodot jopa korkeassa lämpötilassa ja korkeassa paine -olosuhteissa.

Joten työpaineen ja lämpötilan mukaan. Konktionaalisesti käytetty laajasti kunnallisissa vesikasveissa ja LVI -järjestelmissä matalapaineessa (≤1,6 MPa) ja ympäristön lämpötilaolosuhteissa ne tarjoavat merkittäviä kustannusetuja ja hallitsevat yli 80% perusmarkkinoista.

Kaksois-offset-malli, joka käyttää kumitiivisteitä, sopii hyvin syövyttävien väliaineiden käsittelyyn, mikä tekee siitä standardin kemianteollisuudessa. ja kolminkertainen metalli-kiinnitetty variantti työntää suorituskyvyn äärimmäiseen, lämpötilaan jopa 550 ° C: seen, ja se on välttämätöntä sovelluksissa, kuten voimalaitoksen höyryjärjestelmissä ja nesteytetyn maakaasun varastoinnissa ja kuljetuksissa.

Teollisuuden asiantuntijat suosittelevat: budjettien rajoitettuihin vakioolosuhteisiin,samankeskiset venttiilitovat ensimmäinen valinta. Hiukkasten väliaineiden, paineen nousun tai 10 vuoden ylläpitovapauden toiminnan edellyttämät sovellukset, vaikka epäkeskeiset venttiilit ovat alkuperäiset kustannukset 30–50% korkeammat, niiden kolme kertaa pidempi elinikä ja nollan lähellä olevat vikaantumisaste voivat vähentää elinkaarikustannuksia 42% (laskettu ISO 5208: n perusteella). Tällä hetkellä 316L: n ruostumattomasta teräksestä valmistettujen venttiilin rungosta yhdistettynä monikerroksiseen metallitiivisteeseen kolmen ekgentrisissä perhosenttileissä on tulossa edullinen ratkaisu huippuluokan aloilla, kuten jalostaminen ja ydinvoima.
