Maanalaiset vesiverkot saavat uutta huomiota, kun ikääntyvät putket, kaupunkien kunnostaminen ja kunnossapitovaatimukset muokkaavat infrastruktuurisuunnittelua. Nämä muutokset korostavat venttiilien saavutettavuutta erityisesti silloin, kun käyttölaitteet on asennettu maan alle.
Monet kunnalliset vesiverkostot rakennettiin palvelemaan yhteisöjä vuosikymmeniä. Näiden järjestelmien ikääntyessä kunnostusprojekteissa on puututtava muuhunkin kuin vaurioituneisiin putkiin. Myös venttiilit, liitokset, huoltokammiot ja muut komponentit on tarkastettava ja tarvittaessa vaihdettava.
Venttiili voi toimia oikein vuosia, mutta siihen on vaikea päästä käsiksi, kun se haudataan teiden, jalkakäytävien tai maisemoitujen alueiden alle. Jos kunnossapito vaatii laajaa louhintaa, työ voi häiritä liikennettä, vaikuttaa lähipalveluihin ja monimutkaista projektia.
Tämä on yksi syy, miksi infrastruktuurisuunnittelijat harkitsevat yhä useammin pääsyjärjestelyjä putkistojen päivitysten aikana sen sijaan, että käsittäisivät niitä toissijaisena asennuksen yksityiskohtana. Tavoitteena ei ole vain ikääntyvien laitteiden uusiminen, vaan tulevaisuuden tarkastuksen ja käytön helpottaminen.

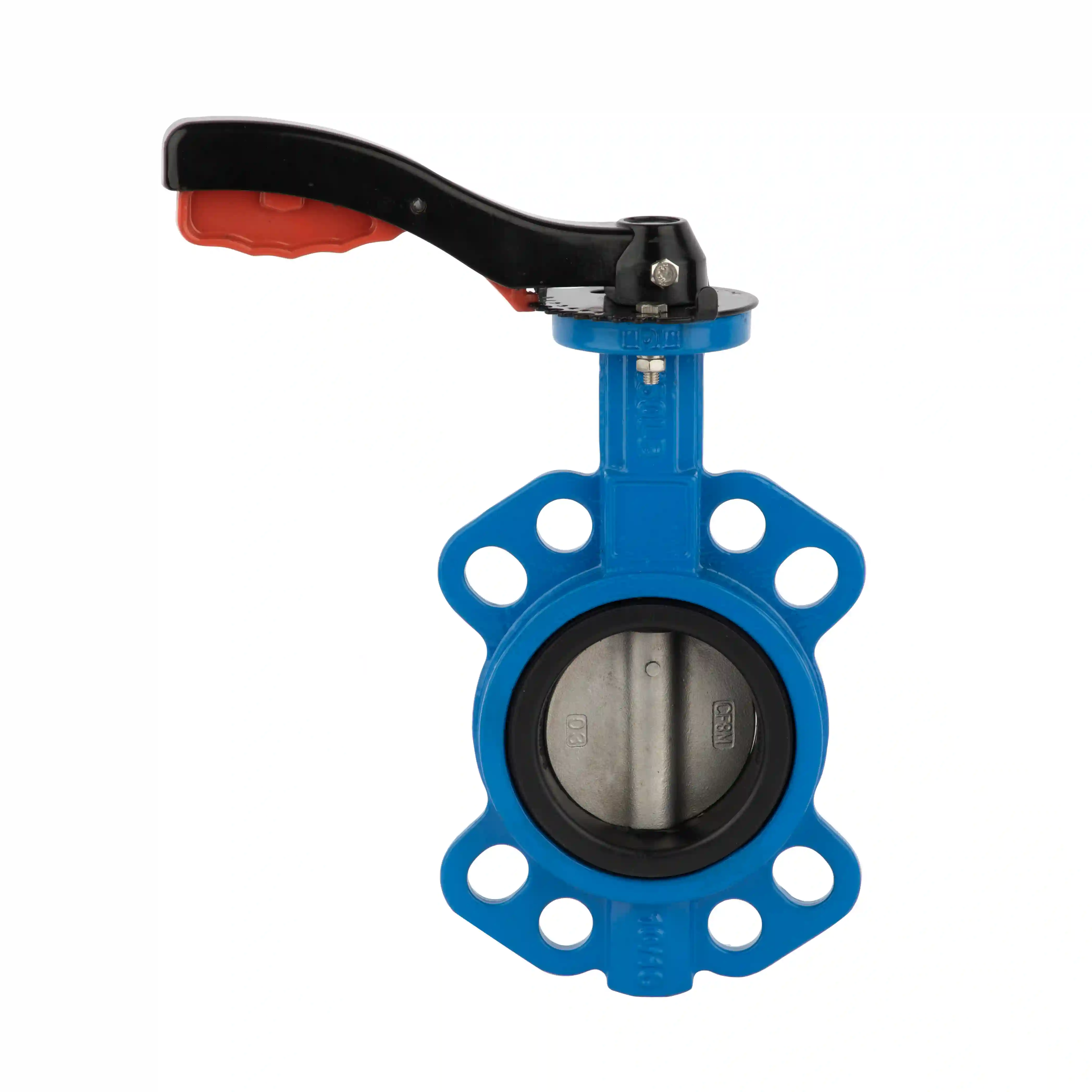

Läppäventtiili säätelee virtausta putken sisällä olevan pyörivän kiekon läpi. Sen suhteellisen kompakti rakenne tekee siitä sopivan moniin vedenjakelu- ja teollisuussovelluksiin, mukaan lukien suurempien putkistojen halkaisijat.

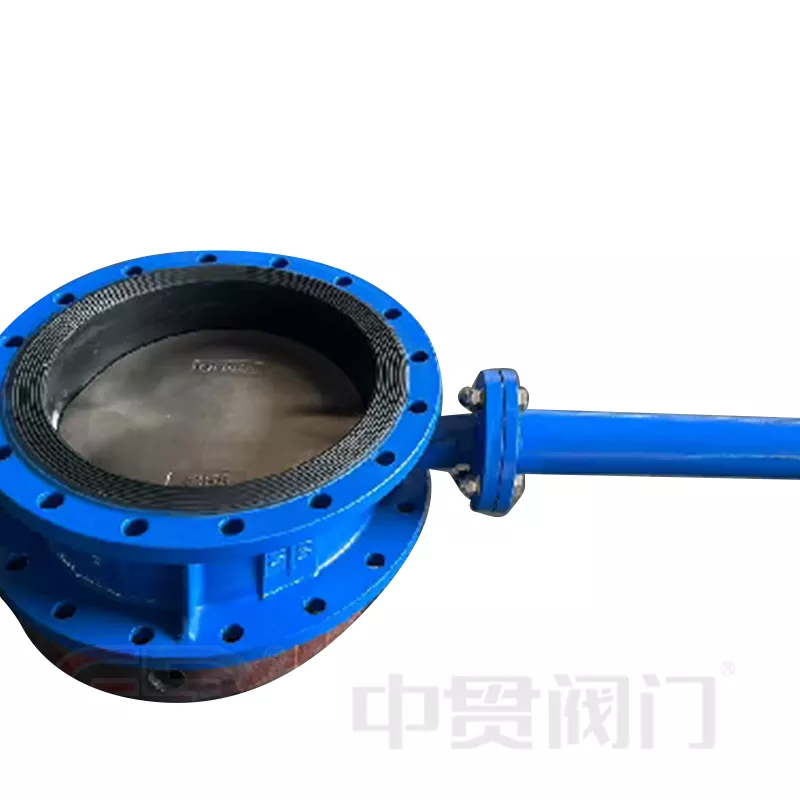

AnJatkettu varsiläppäventtiilikäyttää pidennettyä akselijärjestelyä haudatun venttiilin yhdistämiseen korkeammalla sijaitsevaan toimintapisteeseen. Asennuksesta riippuen käyttömekanismi voidaan sijoittaa sisäänkäyntikammioon tai muuhun nimettyyn paikkaan, johon on helpompi päästä.
Tämä järjestely voi vähentää tarvetta päästä käsiksi suoraan venttiilin runkoon aina, kun sitä tarvitaan. Edut riippuvat kuitenkin asennussyvyydestä, varren kokoonpanosta, käyttötavasta ja suojauksesta ympäristöaltistumista vastaan.
Suunnittelu ei poista kaikkia huoltotarpeita. Venttiili, akseli, käyttömekanismi ja ympäröivä kulkurakenne on vielä valittava ja asennettava putkilinjan olosuhteiden mukaan.
Maanalaisen venttiilin saavutettavuus on olennaista monentyyppisissä infrastruktuuriprojekteissa.
| Sovellus | Pääasiallinen huomio |
|---|---|
| Kunnallinen vedenjakelu | Pääsy rutiininomaiseen eristykseen ja virtauksen hallintaan |
| Vedenkäsittelylaitokset | Venttiilipaikkojen ja huoltoreittien välinen koordinointi |
| Teollisuuden sähköverkot | Turvallinen käyttö rajoitetuilla asennusalueilla |
| Kaupunkiputkiston kunnostus | Tarpeettomien kaivausten ja pinnan häiriöiden rajoittaminen |
Esimerkiksi tiheästi rakennetulla kaupunkialueella venttiili voi olla päällystetyn pinnan alla, missä toistuva kaivaminen olisi hankalaa. Helppokäyttöisen käyttöpaikan suunnitteleminen alkuperäisen asennuksen tai ajoitetun päivityksen aikana voi auttaa yksinkertaistamaan myöhempiä huoltojärjestelyjä.
Sopiva kokoonpano riippuu edelleen verkon asettelusta. Jokainen upotettu venttiili ei vaadi pidennettyä karaa, ja vaihtoehtoiset venttiilimallit voivat olla sopivampia, kun tila, paineolosuhteet tai käyttövaatimukset vaihtelevat.
Venttiilin valinta maanalaiseen projektiin edellyttää muutakin kuin sen nimellishalkaisijan määrittämistä. Käyttöympäristö ja odotettu huoltoprosessi vaikuttavat molemmat lopulliseen kokoonpanoon.
Asennussyvyys ja kohdistus ovat tärkeitä, koska karan on yhdistettävä venttiili toimintapisteeseensä luomatta sopimatonta mekaanista kuormitusta. Jatkeen pituuden tulee vastata paikan pohjaratkaisua, ja ympäröivän rakenteen tulee jättää riittävästi tilaa käyttöä varten.
Myös materiaalien ja tiivisteiden yhteensopivuus vaatii huomiota. Veden koostumus, lämpötila, paine ja mahdollinen altistuminen maaperän kosteudelle voivat vaikuttaa materiaalin valintaan ja tiivistysvaatimuksiin. Määritellyn venttiilin on vastattava todellisia käyttöolosuhteita.
Kulkukammion suunnittelu on toinen näkökohta. Kätevä käyttöpiste tarjoaa rajallisen hyödyn, jos kammioon on vaikea päästä sisään, jos se on altis tulvimiselle tai muiden laitosten tukkima. Viemäröinti, pintakuormitus ja pääsyjärjestelyt tulisi siksi arvioida osana laajempaa asennusta.
Lopuksi käyttöönotto- ja huoltosuunnitelmissa tulee määrittää, kuinka venttiiliä käytetään, tarkastetaan ja testataan asennuksen jälkeen. Selkeä dokumentaatio voi auttaa huoltotiimiä ymmärtämään laitteiden kokoonpanon luottamatta kaivauksiin tai oletuksiin.
Digitaalisesta monitoroinnista on tulossa tärkeä osa vesiverkon hallintaa, mutta älykäs infrastruktuuri ei riipu pelkästään ohjelmistoista. Anturit ja ohjausalustat voivat tarjota tietoa verkon olosuhteista, kun taas venttiilit suorittavat fyysisen tehtävän säätää tai eristää virtausta.
AnJatkettu varsiläppäventtiilivoi olla osa tätä laajempaa infrastruktuurijärjestelyä, kun sen mekaaninen rakenne sopii paikkaan. Jos tarvitaan automaattista toimintaa, käyttömekanismin ja ohjausjärjestelmän yhteensopivuus on arvioitava sen sijaan, että oletetaan, että pidennetty varsi tarjoaa automaattisesti kauko-ohjauksen.
Ero on tärkeä, koska saavutettavuus, automaatio ja valvonta ovat erillisiä toimintoja. Venttiiliin voi päästä käsiksi käsikäyttöön ilman elektronista ohjausta, kun taas automatisoitu venttiili vaatii lisälaitteita ja asianmukaiset ohjausjärjestelyt.
Venttiilien tuotantoon kuuluu useita prosesseja, jotka vaikuttavat lopulliseen komponenttiin, mukaan lukien koneistus, kokoonpano, merkintä ja painetestaus. Näiden vaiheiden johdonmukainen ohjaus on tärkeää, koska mittatarkkuus, tiivistyskyky ja oikea kokoonpano vaikuttavat venttiilin toimintaan käytössä.
Zhejiang Zhongguan Valve Manufacture Co., Ltd.:llä, jonka kotipaikka on Yongjia, Wenzhou, Zhejiang, on kokemusta läppäventtiilien tuotannosta. Sen ilmoitettu tuotevalikoima sisältää kiekko-, korvake-, U-profiili- ja laippakokoonpanot, ja yleiset tuotantokoot vaihtelevat DN40:stä DN1600:een. Sen tuotantoprosesseja ovat CNC-työstö, kokoonpano, venttiilien merkintä ja painetestaus.
Nämä tiedot tarjoavat alan kontekstin ymmärtääksesi, kuinka venttiilikomponentit valmistetaan ja tarkastetaan. Erityinen suorituskyky maanalaisessa putkilinjassa on kuitenkin määritettävä asiaankuuluvien tuotespesifikaatioiden, asennusvaatimusten ja sovellettavien testitulosten perusteella.
Putkilinjan kunnostus on yhä enemmän huolissaan siitä, mitä tapahtuu rakentamisen jälkeen. Laitteiden on oltava käytettävissä, yhteensopivia käyttöolosuhteiden kanssa ja hallittavissa koko käyttöiän ajan.
Laajennetut karajärjestelyt tarjoavat yhden tavan korjata venttiilin rungon ja helposti saavutettavissa olevan käyttöasennon välinen rako. Niiden soveltuvuus riippuu työmaan olosuhteista, kunnossapitotarpeista ja koko putkistojärjestelmän suunnittelusta.
Kun maanalaisia verkkoja korjataan ja uusitaan edelleen,Jatkettu varsiläppäventtiilion edelleen tärkeä vaihtoehto hankkeissa, joissa käyttöoikeus on keskeinen suunnittelunäkökohta. Laajempi suunta on selvä: tehokas putkistojen modernisointi vaatii huomiota paitsi itse putkiin, myös käytännöllisiin yksityiskohtiin, jotka muokkaavat turvallista käyttöä ja pitkäaikaista kunnossapitoa.
-
