Erot keskiviivalla perhonen venttiilien jaeksentrinen perhonen venttiilit
1. Perusrakenne ja periaate

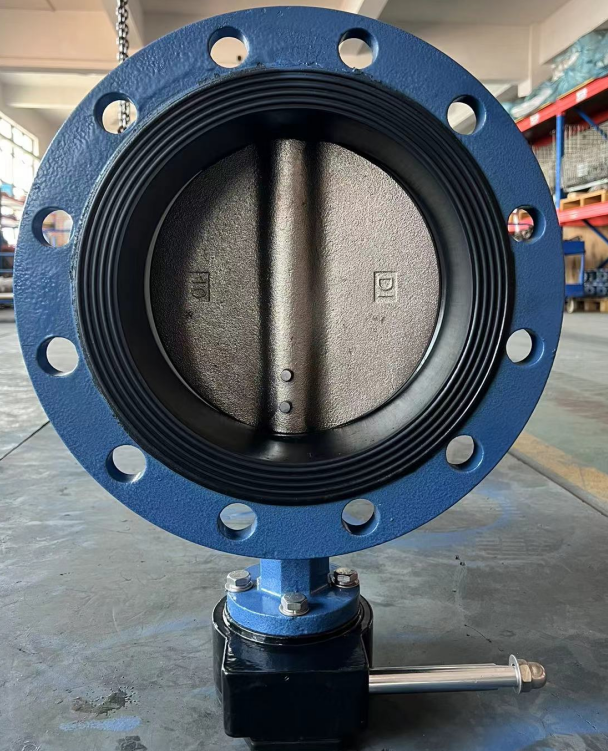

SeKeskiviivan perhonen venttiilion symmetrisesti suunniteltu, venttiililevyn keskiakseli samaan aikaan putkilinjan akselin kanssa. Se saavuttaa tiivistyksen joustavan venttiilin istuimen (yleensä kumin) puristusmuodostumalla. Sen rakenne on yksinkertainen ja valmistuskustannukset ovat alhaiset, mutta venttiililevy hieroa aina venttiilin istuinta vasten avaus- ja sulkemisprosessin aikana, mikä on alttiita käyttämään. Epäkeskeinen perhonen venttiili parantaa tätä virhettä aksiaalisen siirtymän suunnittelussa (yksi eksentrinen, kaksinkertainen eksentrinen tai kolminkertainen eksentrinen): Yksittäinen eksentrinen siirtää pyörivän akselin pois tiivistyspinnan keskilinjasta; Kaksinkertainen eksentrinen lisää aksiaalisen siirtymän tällä perusteella; Kolminkertainen eksentrinen omaksuu edelleen viistetyn pinnan tiivistysmallin, jolloin venttiililevy voidaan irrottaa kosketuksista avaamiskohtana, vähentäen merkittävästi kulumista.
2. suorituskyvyn vertailu- ja sovellusskenaariot
Keskiviivainen perhonen venttiili soveltuu puhtaisiin väliaineisiin, kuten veteen ja ilmaa, paine ≤1,6mPa ja lämpötila alle 120 ℃. Sitä käytetään yleisesti veden tarjonnan ja tyhjennysjärjestelmien ja LVI -järjestelmien rakentamisessa. Kumiventtiilin istuimen elinikä on noin 2–3 vuotta usein avaus- ja sulkemisolosuhteissa. Epäkeskeisessä perhonen venttiilissä kaksinkertainen eksentrinen tyyppi pystyy käsittelemään väliaineita, jotka sisältävät hivenaihipartikkeleita (kuten jätevedenkäsittely), jopa 5-8 vuotta; Kolme eksentristä tyyppiä käyttää metallitiivisteparia (kuten ruostumattomasta teräksestä + kova seos), jonka painekunta on PN40 ja lämpötilaraja 650 ℃, ja se on erityisen sopiva korkeapaineisiin ja korkean lämpötilan työoloihin voimalaitoksissa ja petrokemian teollisuudessa, ja henki-jopa 10 vuotta.
3. Mallivalinnan taloudellinen analyysi
Esimerkiksi DN300 -venttiilin ottaminen keskiviivan perhonen venttiilin hinta on noin 2 000 - 5000 yuania, kun taas kolmen suljetun eksentrisen perhosenttiilin hinta on jopa 20 000 - 50 000 yuan. Huoltokustannusten huomioon ottaminen: Keskiviivaventtiili on kuitenkin ehkä vaihdettava vuosittain teollisuusympäristöissä, kun taas kolmen suljetun eksentrisen venttiilin voidaan käyttää jatkuvasti viiden vuoden ajan ilman huoltoa. Teollisuusjärjestelmissä, joissa on yli 10 000 avaus- ja sulkemisoperaatiota vuodessa tai voimakas keskipitkän syövytys, kolmen suljetun eksentrisen perhosventtiilin kokonaiskustannukset ovat todella alhaisemmat. On suositeltavaa, että tavalliset siviilijärjestelmät valitsevat keskiviivatyypin, kun taas jatkuvan tuotannon teollisuusjärjestelmien tulisi priorisoida kolmen suljetun suunnittelun. Zhongguan-venttiilin tuotteet ovat pidentäneet keskiviivan perhonen venttiilin käyttöiän viiteen vuoteen optimoidun suunnittelun ja tarkan käsittelyn avulla, ja kolmen suljettu perhonen venttiili voi saavuttaa 15 vuotta, mikä vähentää merkittävästi käyttäjien käyttökustannuksia.
