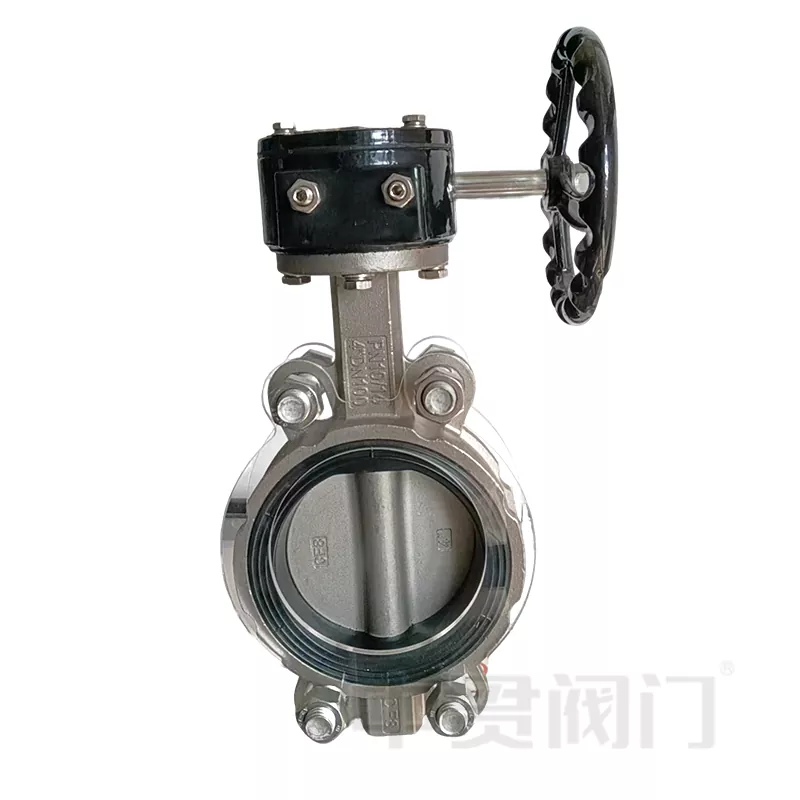

304 tai 316 -luokan ruostumattomasta teräksestä valmistettu perhonen venttiili

Ruostumattomasta teräksestä valmistettujen perhonen venttiilin rakenteellisten rajoitusten 304 tai 316 luokan vuoksi se ei sovellu aloille, jotka kestävät korkeita lämpötiloja, korkeita paineita, korroosiota ja kulumista. Suhteellisen edistyksellinen perhonen venttiili on kolme epäkeskeistä metallia kovaa tiivistettä perhonen venttiili, jossa venttiilin runko ja venttiilin istuin ovat kytkettyjä komponentteja ja venttiilin istuimen tiivistimen pintakerros on hitsattu lämpökeskeisillä ja korroosiokeskeisellä seosmateriaalilla. Monikerroksinen pehmeä pinottu tiivistysrengas kiinnitetään venttiililevyyn. Verrattuna perinteisiin perhonen venttiileihin, tällä perhonen venttiilillä on korkea lämpötilan vastus, helppo käyttö, kitkaton avaaminen ja sulkeminen sekä tiivistymisen kompensointi siirtomekanismin vääntömomentin lisääntyessä sulkeutuessa, mikä parantaa tiivistymistehoa ja pidentää perhosventtiilin käyttöikäistä käyttöikää.

Ruostumattomasta teräksestä valmistettu perhonen venttiilit Yksi Zhongguan-venttiilien myydyimmistä tuotteista, jotka usein viedään Kaakkois-Aasian maihin, ja viidessä Keski-Aasian maassa on myös jakelijoita
Venttiilirunko: Se on yleensä valmistettu ruostumattomasta teräksestä (kuten 304, 316 jne.), Jotka on vahva korroosionkestävyys ja sopii erilaisiin työoloihin.
Levy: Levynmuotoinen rakenne, joka säätelee nesteen virtausta pyörimisen kautta. Butterfly-levymateriaali voi olla yhdenmukainen venttiilin rungon tai muiden kulutuskesistenttien/korroosioiden kestävien materiaalien kanssa.
Venttiilin varsi: Yhdistää toimilaitteen perhonen levyyn lähettämällä vääntömomentin kytkemisen tai säädön saavuttamiseksi.
Tiivistysrengas: Yleisiä materiaaleja ovat kumi, PTFE tai metallitiivisteet tiivistymiskyvyn varmistamiseksi, kun venttiili on suljettu.
Suoritusmekanismi: Manuaalinen (kahva, matovarusteet), sähkö-, pneumaattinen tai hydraulinen käyttötila

Soveltaminen

Ruostumattomasta teräksestä valmistettuja perhonen venttiilejä voidaan käyttää monilla eri pelloilla, kuten vedenkäsittely: kunnallinen vesihuolto, jätevedenkäsittely.

Kemikaali/farmaseuttinen: syövyttävien väliaineiden kuljetus (vaatii korkealaatuista ruostumattomasta teräksestä, kuten 316L).

Ruoka ja juoma: Saniteettiluokkainen perhonen venttiilit (kiillotettu FDA -standardien täyttämiseksi).

LVI: Kylmän ja kuuman veden kiertojärjestelmä.

Laiva/energia: meriveden järjestelmät, kattilaputket.

Muistiinpanot

Huomiota olisi kiinnitettävä myös seuraaviin kysymyksiin, jotka koskevat ruostumattomasta teräksestä valmistetun perhosventtiilin ominaisuuksia: syövyttävyys, lämpötila ja hiukkaspitoisuus (kun valitset tiivistysmateriaalit).

Painekäyttö: PN10, PN16 jne. (Valittu putkilinjan suunnittelupaineen mukaan). Liitemenetelmät: Laippatyyppi, kiinnitystyyppi, hitsaustyyppi (putkilinjan rajapinnasta riippuen).

Vakiosertifikaatti: API, ANSI, ISO tai kansallinen standardi (kuten GB/T 12238).
