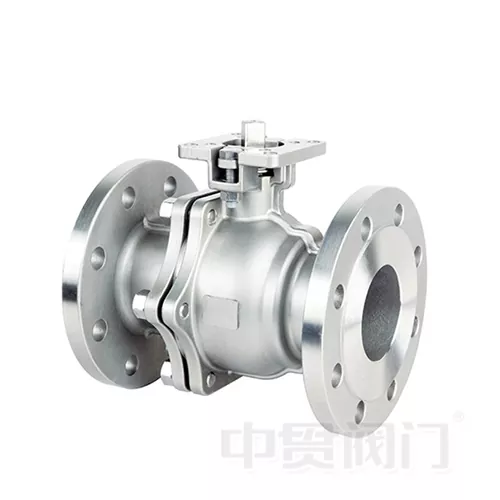

ASME:n vakiolaippainen korkeatasoinen ruostumattomasta teräksestä valmistettu kuulaventtiili

ASME Standard Flange High Platform ruostumattomasta teräksestä valmistettu kuulaventtiili on ammattitason teollisuusventtiili, joka on suunniteltu käsittelemään syövyttäviä aineita, korkean lämpötilan / korkean paineen olosuhteita ja tiukkoja tiivistysvaatimuksia nesteenohjausjärjestelmissä.

Venttiilin runko ja kaikki kostutetut osat on valmistettu korkealaatuisesta ruostumattomasta teräksestä (saatavana CF8 / CF8M / CF3M) yhdistettynä ASME B16.5 -standardilaippoihin turvallisen ja luotettavan liitännän varmistamiseksi putkistojärjestelmiin. Perinteisiin palloventtiileihin verrattuna ainutlaatuinenintegroitu korkean alustan suunnittelusiinä on standardoitu ISO 5211 -asennusalusta suoraan venttiilirungon päällä, mikä mahdollistaa pneumaattisten, sähköisten tai sähköhydraulisten toimilaitteiden nopean asennuksen ilman lisäkiinnikkeitä.

Yhtenä ydintuotteistaZhongguan venttiili, tätä palloventtiiliä on käytetty laajalti öljyn ja kaasun siirroissa, kemiallisissa reaktorijärjestelmissä, elintarvikekelpoisissa saniteettilinjoissa, farmaseuttisissa puhdistetuissa vesijärjestelmissä, meriveden suolanpoistossa ja meren painolastijärjestelmissä. Erinomaisen korroosionkestävyyden, kuplantiiviin nollavuototiivisteen ja paloturvallisen rakenteensa ansiosta se takaa pitkän aikavälin vakaan toiminnan ja vähentää merkittävästi huoltotiheyttä ja kokonaiskustannuksia.

Tärkeimmät tekniset edut

1. Erinomainen korroosionkestävyys ja korkeiden lämpötilojen kesto

• Materiaalivaihtoehdot: Venttiilin runko ja kuula on valmistettu CF8 / CF8M (304 / 316 ruostumaton teräs) tai korkeammasta CF3M (316L). Optimoitu nikkeli-, kromi- ja molybdeenipitoisuus tarjoaa erinomaisen kestävyyden rikkihappoa, kloorivetyhappoa, emäksisiä liuoksia, suolasumua ja erilaisia ​​orgaanisia liuottimia vastaan.
• Lämpötila-alue: Soveltuu -29°C - +250°C (pidennettävissä +350°C:een korkean lämpötilan pakkausvaihtoehdoilla). Toimii luotettavasti höyrylinjoissa, kuumaöljyjärjestelmissä ja muissa korkeissa lämpötiloissa ilman tiivistysvaurioita tai rungon muodonmuutoksia.
• Yhteensopivat materiaalit: Raakaöljy, maakaasu, happo-/alkaliliuokset, merivesi, farmaseuttiset liuottimet, elintarvikemateriaalit, klooria sisältävät väliaineet jne.

2. Kuplatiivis nollavuoto + paloturvallinen muotoilu

• Vuotoluokitus: Testattu ISO 5208 Class VI mukaisesti (kuplatiivis) – ei näkyvää vuotoa nimellispaineessa. Ihanteellinen myrkyllisille, syttyville tai arvokkaille väliaineille.
• Palonkestävä rakenne: Metalli-metalli toissijainen tiivistyspinta pallon ja istukan välillä. Jopa pehmeän istukan palamisen jälkeen venttiili säilyttää perussulun ja täyttää API 607 ​​/ ISO 10497 paloturvallisuusstandardit.
• Antistaattinen rakenne: Varren ja pallon välissä oleva antistaattinen jousi varmistaa luotettavan varauksen hajauttamisen ja eliminoi staattisen sähkön kertymisen aiheuttamat räjähdysvaarat.

3. Integroitu korkean alustan rakenne – toimilaitteen asennus 5 minuutissa

• Liitäntästandardi: Korkea alusta täyttää ISO 5211 -standardin, ja se sopii suoraan tärkeimpien pneumaattisten ja sähköisten toimilaitteiden merkeille – mukautettuja sovitinlevyjä tai kiinnikkeitä ei tarvita.
• Asennuksen tehokkuus: Toimilaitteen asennus paikan päällä vaatii vain pulttien + karaliittimen. Yksi henkilö voi suorittaa työn 5 minuutissa, mikä säästää 2/3 asennusajasta verrattuna perinteisiin kannakkeisiin asennettuihin venttiileihin.
• Toiminnan vakaus: Integroitu alusta lyhentää toimilaitteen ja varren välistä välitysetäisyyttä, vähentää välystä ja parantaa syklin käyttöikää ja asennon palautetta.

4. Matala virtausvastus ja korkea Cv-arvo – energiansäästö

• Virtausreitin suunnittelu: Täysreikäinen tai vakioreikäinen rakenne tasaisilla sisämuodoilla minimoi painehäviön. Täysreikäiset mallit tarjoavat Cv-arvon, joka on lähes identtinen samankokoisen putken kanssa, säilyttäen järjestelmän alkuperäiset virtausominaisuudet.
• Energiansäästö: Matala virtausvastus tarkoittaa pienempää pumppausenergian kulutusta. Kemikaalien tai vedenkäsittelylaitosten 24/7 jatkuvassa käytössä vuotuinen sähkönsäästö voi olla huomattava.

5. Monitasoinen vuotojen esto ja pitkä käyttöikä

• Varren tiiviste: V-rengas PTFE-tiiviste jousikuormitteisella esijännityksellä kompensoi automaattisesti kulumista – ei vaadi tiivistä kiristystä.
• Pallon tuki: Kelluva tai akselin kiinnityspallorakenne (koon mukaan) itsevoitelevilla holkeilla vähentää vääntömomenttia ja pidentää syklin käyttöikää. Testattu yli 50 000 kytkentäjaksoon GB/T 12237:ää kohti.

Tyypilliset sovellukset ja teollisuudenalat

Helppo asennus ja vähän huoltoa vaativa

• Laippaliitäntä: Täyttää ASME B16.5:n (luokka 150 / 300 / 600). Suora sovitus vakioputkilaippoihin - ei vaadi mukautettuja muutoksia.
• Nopea purkaminen: Toimilaite pultattu suoraan tasoon. Toimilaitteen poistaminen manuaalista hätäkäyttöä tai tarkastusta varten ei vaikuta venttiilin runkoon tai putkiliitäntöihin.
• Linjahuolto: Tietyt mallit tukevat linjassa tapahtuvaa purkamista (tarkista tietty malli) – vaihda istukat tai tiivisteet poistamatta koko venttiiliä putkistosta, mikä vähentää merkittävästi seisokkeja.
• Huoltoväli: Normaaliolosuhteissa tarkasta tiivisteen tiiviste ja käyttömomentti 12 kuukauden välein. Todellinen käyttöikä voi olla yli 5 vuotta riippuen materiaalista ja syklien tiheydestä.

Tekniset tiedot

Käytettävissä olevat vaihtoehdot

• Toimilaitteen tyyppi: Manuaalinen kierukkavaihde / yksi-/kaksitoiminen pneumaattinen / sähköinen (24V/110V/220V/380V) / sähköhydraulinen
• Istuimen materiaali: PTFE / RPTFE / PEEK / kova metallitiiviste
• Pallokäsittely: peilikiillotettu / nitrattu karkaisu / volframikarbidipinnoite
• Erikoisvaihtoehdot: lukituslaite / tyhjennysportti / pidennetty varsi / eristysvaippa

Miksi valita Zhongguan-venttiili?

• Valmistusstandardit: ASME-, API-, ISO-, GB/T-standardien tiukka noudattaminen. Saatavilla materiaalitodistukset, painetestausraportit ja paloturvallisuussertifikaatit.
• Laadunvarmistus: 100 % tehdaspainetestaus + tiivistetestaus. Jokaisen venttiilin taataan täyttävän tietyt parametrit.
• Nopea vastaus: Vakiovarastotuotteet lähetetään 24 tunnin sisällä. Epätyypilliset / räätälöidyt tilaukset toimitetaan 2-4 viikossa.
• Tekninen tuki: Täysi palvelu kokolaskenta- ja asennusohjeista myynnin jälkeiseen huoltoon.
