Palloventtiili, perhonen venttiili ja ohjausventtiilit: opas nesteteollisuudelle

Esittely

Venttiileillä on ratkaiseva rooli nesteteollisuudessa, mikä hallitsee putkistojen virtausta ja painetta. Erityyppisistä venttiileistä, palloventtiilit, perhonen venttiilit ja ohjausventtiilit käytetään laajasti niiden luotettavuuden, tehokkuuden ja monipuolisuuden vuoksi. Tämä opas tarjoaa yleiskuvan näistä venttiilityypeistä, niiden sovelluksista ja tärkeimmistä näkökohdista valintaan ja käyttöön.

1. Palloventtiilit

Yleiskatsaus
Palloventtiilitovat neljännesvuoroventtiilejä, jotka käyttävät onttoa, rei'itettyä palloa (palloa) virtauksen ohjaamiseen. Ne tarjoavat alhaisen nesteenkestävyyden ja sopivat päälle/pois -sovelluksiin.

Keskeiset ominaisuudet

• Suunnittelu: Yksinkertainen rakenne, jossa on vähän liikkuvia osia, mikä johtaa korkeaan luotettavuuteen.
• Käyttö: nopea ja helppo käyttää; Kahvan 90 asteen käännös avautuu tai sulkee venttiilin.
• Tiivistys: Käytä tyypillisesti pehmeitä materiaaleja tiivistämiseen, mikä tarjoaa erinomaiset tiivistysominaisuudet.

Sovellukset
Palloventtiilejä käytetään yleisesti:

• Vesihuolto- ja viemärijärjestelmät
• Öljy- ja kaasuteollisuus
• Kemiallinen prosessointi
• LVI -järjestelmät

Edut

• Minimaalinen painehäviö
• Tiukka tiivistys matalalla vuodolla
• Kestävä ja kestävä

Näkökulma

• Ei ihanteellinen kuristussovelluksiin, koska ne voivat aiheuttaa turbulenssia ja kulumista.

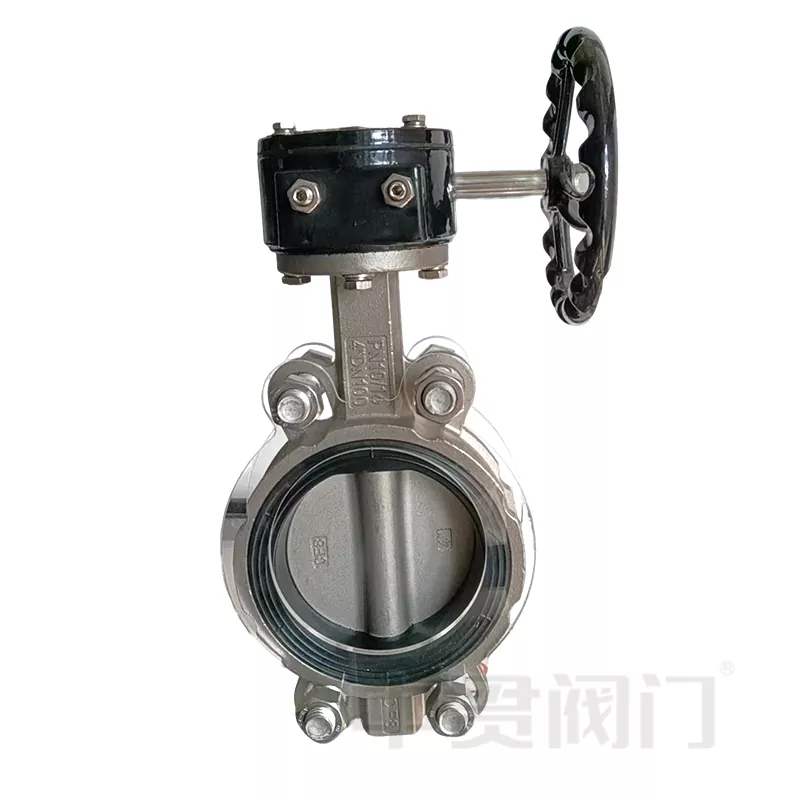

2. perhonen venttiilit

Yleiskatsaus
Perhonen venttiilit koostuvat pyörivästä levystä, joka säätelee virtausta. Ne on suunniteltu nopeaan sulkeutumiseen ja kuristussovelluksiin.

Keskeiset ominaisuudet

• Suunnittelu: Kompakti ja kevyt, mikä vaatii vähemmän tilaa kuin muut venttiilityypit.
• Käyttö: Voidaan käyttää manuaalisesti tai automaattisesti, mikä mahdollistaa joustavan ohjauksen.
• Monipuolisuus: Saatavana erilaisissa materiaaleissa, mukaan lukien metalli ja muovi.

Sovellukset
Perhonen venttiilejä käytetään laajasti:

• Vedenkäsittelylaitokset
• Ruoan ja juoman jalostus
• Palontorjuntajärjestelmät
• Kemiallinen ja lääketeollisuus

Edut

• Kustannustehokas alhaisista materiaali- ja asennuskustannuksista johtuen
• Sopii suurten halkaisijan sovelluksiin
• Nopea avaaminen ja sulkeminen

Näkökulma

• Ei välttämättä tarjoa yhtä tiukkaa tiivistettä kuin palloventtiilit, etenkin korkeapaine-olosuhteissa.

(Zhongguan Butterfly -venttiilin kokoonpanohuone)

3. Ohjausventtiilit

Yleiskatsaus
Ohjausventtiilit säätelevät virtausta, painetta ja lämpötilaa järjestelmässä. Ne voivat säätää virtausnopeutta jatkuvasti ja niitä käytetään usein automaatiossa.

Keskeiset ominaisuudet

• Suunnittelu: Tyypillisesti monimutkainen, komponenttien, kuten toimilaittimien ja paikannuslaitteiden tarkan hallinnan kanssa.
• Käyttö: Voidaan käyttää manuaalisesti tai automaatiojärjestelmien kautta kaukosäädintä varten.
• Palaute: varustettu antureilla reaaliaikaisen seurantaan ja säätöihin.

Sovellukset
Ohjausventtiilit ovat välttämättömiä:

• Sähköntuotanto
• Öljynjalostus
• Kemiallinen valmistus
• Vedenjakelujärjestelmät

Edut

• Tarjoa tarkan hallinnan prosessimuuttujille
• Paranna toiminnan tehokkuutta ja turvallisuutta
• Voidaan integroida automatisoituihin järjestelmiin parannetun toiminnallisuuden saavuttamiseksi

Näkökulma

• Suuremmat alkuperäiset kustannukset johtuvat monimutkaisuudesta ja lisäkomponenteista.
• Vaadi säännöllistä huoltoa optimaalisen suorituskyvyn varmistamiseksi.

Johtopäätös

Oikean venttiilin valitseminen tietyille nesteteollisuuden sovelluksille on välttämätöntä tehokkuuden, luotettavuuden ja turvallisuuden varmistamiseksi. Palloventtiilit ovat ihanteellisia päälle/pois päältä, perhonen venttiilit tarjoavat erinomaisia ​​tilaa säästäviä ratkaisuja kuristumiseen ja ohjausventtiilit ovat välttämättömiä virtauksen ja paineen tarkan säätelyn kannalta. Kunkin venttiilin tyypin vahvuuksien ja rajoitusten ymmärtäminen auttaa tekemään tietoisia päätöksiä, jotka parantavat operatiivista suorituskykyä.
