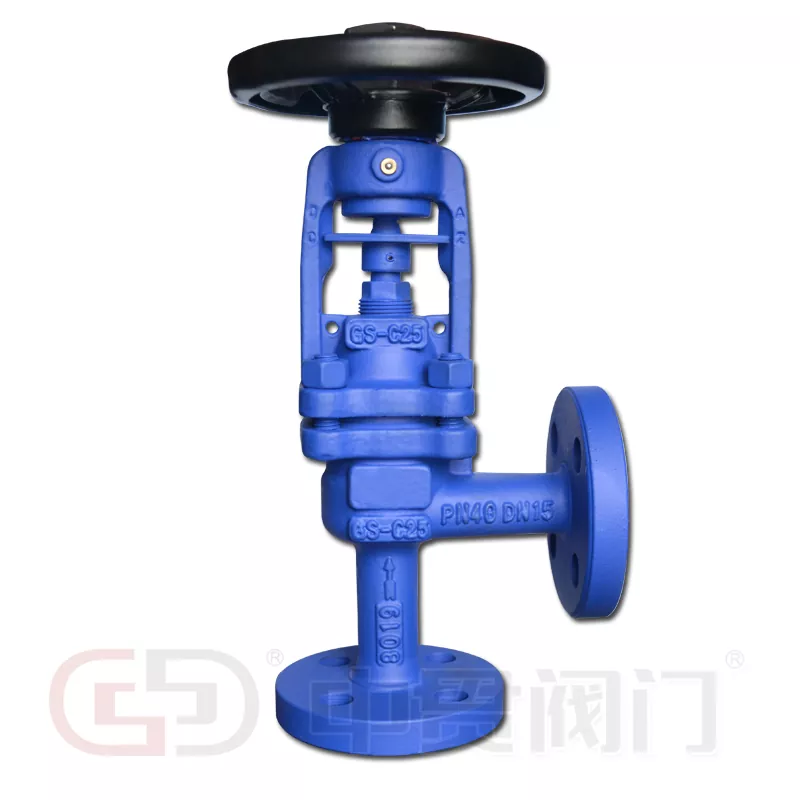

Paljesuljettu maapalloventtiili höyryhuoltoon

01 Ominaisuudet

Paljetiiviste höyryputkiston olosuhteisiin

Höyryjärjestelmät altistavat venttiilivarren tiivisteet kohotetuille lämpötiloille, paineen muutoksille ja toistuville lämmitys- ja jäähdytysjaksoille. Perinteiset tiivisteet voivat kulua ja vaatia säännöllistä säätöä. Paljetiivistetyssä rakenteessa käytetään joustavaa metallielementtiä venttiilin varren ja konepellin välissä liikkuvan varren alueen erottamiseksi prosessiväliaineesta.

Paljeen alapää on hitsattu karaan, kun taas yläpää on kiinnitetty konepellin ja rungon sisälle. Tämä järjestely rajoittaa suoraa kosketusta prosessiväliaineen ja varren tiivistysalueen välillä, mikä tekee mallista sopivan höyryn jakeluun, kattilan apulinjoihin, teollisuuden lämmityslaitteisiin ja lämmönvaihtimen putkistoon.

Paljesuljettu maapalloventtiili höyrypalvelua varten on erityisen tärkeä silloin, kun ulkoinen varren vuodonhallinta on tärkeä osa putkiston suunnittelua. Paljemateriaalin valinta vaikuttaa lämpötilan, korroosion ja syklisten liikkeiden kestävyyteen, kun taas venttiilirunko ja verhoilumateriaalit määrittävät yhteensopivuuden prosessiympäristön kanssa.

Ensisijainen palketiiviste ja toissijainen tiiviste

Venttiili käyttää kahta erillistä varren tiivistyselementtiä. Metalliset palkeet muodostavat ensisijaisen esteen, ja toissijainen tiiviste tarjoaa lisäsuojaa, jos ensisijainen tiiviste vahingoittuu.

Palkeen eheyteen vaikuttavat materiaalien yhteensopivuus, paine- ja lämpötilaolosuhteet, korroosiolle altistuminen ja varren liikkeen tiheys. Toistuva liike voi aiheuttaa väsymystä, kun taas sopimattomat materiaalit voivat nopeuttaa materiaalin hajoamista. Toissijainen tiiviste tarjoaa lisäsuojaa, mutta ei palauta vaurioituneen palkeen rakenteellista eheyttä.

Tämä tiivistysjärjestely on olennainen höyryasennuksissa, joissa rutiinitiivisteiden vuotojen vähentäminen on ensisijaisen tärkeää. Venttiilin kokonaissuorituskyky riippuu myös sisäisistä tiivistepinnoista, karan liikkeestä ja valituista materiaaleista.

02 Venttiilin valitseminen eristystä tai virtauksen säätöä varten

03 Materiaalivaihtoehdot ja DIN-suunnitteluviitteet

Paljesuljettu maapalloventtiili höyrypalveluun on saatavana useilla rungoilla, palkeilla ja pakkausmateriaaleilla. Nämä vaihtoehdot tukevat erilaisia ​​lämpötilankestävyyden, korroosion yhteensopivuuden, mekaanisten vaatimusten ja huoltonäkökohtien yhdistelmiä.

Hiiliteräs- ja valurautarungot täyttävät erilaiset mekaaniset ja käyttövaatimukset kuin ruostumattomasta teräksestä valmistetut rungot. Palkeiden valinnassa SS304, SS316, SS316L, SS310S ja Hastelloy C tarjoavat erilaisia ​​materiaaliominaisuuksia lämpö- ja kemialliseen altistukseen. PTFE- ja grafiittitiivisteet tarjoavat vaihtoehtoisia toissijaisia ​​tiivistysmateriaaleja erilaisiin käyttöolosuhteisiin.

Nämä standardit tarjoavat viitepisteitä venttiilien suunnittelulle, mittojen yhteensopivuudelle, laippaliitännöille ja testaukselle. Ne auttavat luomaan teknisen perustan venttiilin integroimiseksi olemassa olevaan höyryputkeen.

04 Toiminta-alueen ja kokoonpanon valinta

Ilmoitettu tuotevalikoima kattaa DN15–DN400, paineluokat PN16–PN40 ja enimmäiskäyttölämpötilan 600°C.

Valinta tulee aloittaa käyttöpaineesta ja lämpötilasta, jota seuraa höyryolosuhteet, odotettu kiertotiheys, vaadittu sulkuteho ja putkiliitoksen mitat. Rungon materiaali ja paineluokka määrittävät tärkeimmät mekaaniset parametrit, kun taas paljeseos ja toissijainen pakkaus vastaavat varren tiivistysvaatimuksia.

Korkean lämpötilan höyrypalvelussa materiaalien yhteensopivuus ja paine-lämpötila-suhde ovat keskeisiä kokoonpanon valinnassa. Jos venttiili toimii usein, odotettu liikejaksojen lukumäärä ja säätötehtävän luonne vaikuttavat myös palkeisiin ja trimmivaatimuksiin.

05 Valmistus ja laaduntarkastus Zhongguanissa

Zhongguan on rakentanut tuotantoaan höyryhuoltoventtiilien ympärille lähes kahden vuosikymmenen ajan. Tianjinin tehdas ja Wenzhou Oubein laitos toimivat rinnakkain – toinen käsittelee raskaita valu- ja teräsrunkoja ja toinen keskittyy kokoonpano- ja tarkkuustyöskentelyyn. Tässä paljetiivistetyssä höyryventtiilissä halkaisulla on väliä: runkovalut saapuvat kokoonpanolinjalle jo mitoiltaan tarkastettuina, ja jokainen paljeyksikkö hitsataan, tarkastetaan vuoto ja sovitetaan tiettyyn karaan ennen kuin se menee konepelliin.

Jokainen valmis venttiili läpäisee painetestin ennen pakkaamista, ja testitiedot on sidottu yksikön sarjanumeroon. Tiivistyspinnat tarkastetaan testauksen jälkeen, ei juuri ennen, koska painejakso itsessään voi paljastaa ongelmia, jotka staattinen tarkastus jättää huomiotta. Istuin- ja levykokoonpanot, joissa on valinnainen Stellite-kovapinnoite, käsitellään erillisellä linjalla, jotta vältetään ristikontaminaatio vakioverhoilun kanssa.

Teknisellä puolella valintatuki on organisoitu niiden höyryparametrien ympärille, joilla todellisuudessa työskentelet – paine, lämpötila, kiertotaajuus ja lauhteen käyttäytyminen. Yhden vuoden takuu kattaa vahvistetut laatuun liittyvät ongelmat, ja vaihtopalkeet, istuin ja pakkauskomponentit ovat saatavilla toimituksen jälkeen. Todistuksia ja aiempia projektitapauksia on saatavilla pyynnöstä, jos tarvitset niitä tarjouspakettia varten.
