Ajattele kotisi vesihanaa ja valtatietunnelia. Hana voi olla täysin auki, mutta vesivirtausSuunnitteluominaisuus: Reduced Port -palloventtiilin kuulassa olevan reiän halkaisija on pienempi kuin yhdysputken halkaisija. Yleensä se on yhtä standardikokoa pienempi. Esimerkiksi pienennetyn DN100 (100 mm) aukkoventtiilin reikä voi olla vain noin 80 mm.
Ymmärretään ensin itse palloventtiili

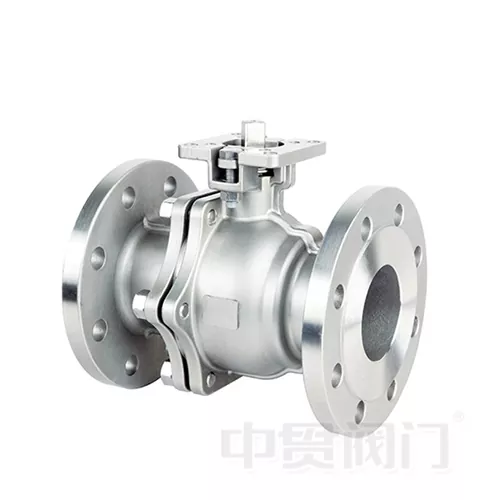

Palloventtiilissä, kuten nimestä voi päätellä, on ydinkomponentti - pallo, jossa on reikä. Venttiilin kahvan kääntäminen pyörittää tätä palloa. Kun reikä on linjassa putken kanssa, nestettä (vesi, öljy, kaasu jne.) voi virrata läpi. Kun palloa käännetään 90 astetta, reikä tukkeutuu ja virtaus suljetaan. Se on erittäin tehokas ja luotettava on/off-venttiili.
Full Port ja Reduced Port kuvaavat tämän pallossa olevan reiän kokoa ja reiän leveyttäventtiilin sisäinen käytävä.
Täysaukkoinen palloventtiili: esteetön "valtatie"
Suunnitteluominaisuus: Full Port -palloventtiilin kuulassa olevan reiän halkaisija on samankokoinen kuin liitosputken halkaisija. Tämä tarkoittaa, että kun venttiili on täysin auki, sen kulku on suora, esteetön reikä, jossa ei ole kapeita kohtia.
Keskeinen etu: nollavastus, ei tukkeutumista
Esteetön virtaus: Neste kulkee läpi lähes ilman ylimääräistä painehäviötä, kuten ajettaessa suoralla moottoritiellä.
Tehokas toiminto: Se mahdollistaa erikoistoiminnon, jota kutsutaan "sisäilyksi". Pitkän matkan putkistoissa (esim. öljyä ja kaasua varten) putken läpi lähetetään laite nimeltä "sika" puhdistamaan tai tarkastamaan se. Vain Full Port -palloventtiili päästää tämän "sian" kulkemaan läpi.
Ajattele sitä näin: Tie, joka säilyttää täyden leveytensä alusta loppuun ilman pullonkaulaosuuksia.
Yleiset käyttötarkoitukset: Kriittiset prosessiputket, pitkän matkan siirtolinjat ja kaikki sovellukset, jotka vaativat maksimaalista virtausta tai siivousta, usein öljyssä, kaasussa ja kemikaaleissateollisuuden aloilla.
Alennettu porttipalloventtiili: Kustannustehokas "Main Street"
Suunnitteluominaisuus: Reduced Port -palloventtiilin kuulassa olevan reiän halkaisija on pienempi kuin yhdysputken halkaisija. Yleensä se on yhtä standardikokoa pienempi. Esimerkiksi pienennetyn DN100 (100 mm) aukkoventtiilin reikä voi olla vain noin 80 mm.
Keskeinen etu: alhaisemmat kustannukset, kompakti, kevyempi
Kustannustehokas: Koska pallo- ja venttiilirunko voidaan tehdä pienemmäksi, se käyttää vähemmän materiaalia ja on yleensä halvempi kuin samankokoinen Full Port -venttiili.
Kompakti ja kevyt: Sen kokonaisrakenne on pienempi, mikä tekee siitä edullisen paikoissa, joissa asennustila on rajallinen.
Riittävä virtaus: Vaikka käytävä on kapeampi, virtausnopeus on täysin riittävä useimpiin päivittäisiin ja yleisiin teollisiin sovelluksiin.
Ajattele sitä seuraavasti: Pääkatu, joka on enimmäkseen leveä, mutta jossa on hieman kapeampi osa sillan alla. Se saattaa hidastaa liikennettä hieman, mutta se ei estä normaalia kulkua.
Yleiset käyttötarkoitukset: Tämä on yleisin ja laajimmin käytetty palloventtiilityyppi. Löydät todennäköisimmin Reduced Port -venttiilejä tavallisissa vesihuolto-, lämmitysjärjestelmissä, rakentamisessa ja monissa teollisuudessaputkistojajoissa pieni painehäviö ei ole kriittinen.
Keskeinen etu: nollavastus, ei tukkeutumista
Yksinkertaisesti sanottuna valintasi riippuu tarpeistasi:
Valitse täysaukkoinen palloventtiili, kun tarvitset rajoittamattoman virtauksen tai tarvitset tulevaisuuden kykyä putkilinjan tiivistämiseen. Maksat korkeamman hinnan ja tarvitset enemmän tilaa tälle suorituskyvylle ja toiminnallisuudelle.
Suurimpaan osaan yleisistä sovelluksista, kuten talon päävesisulkusta tai rakennuksen lämmitysputkista, Reduced PortPalloventtiilion täysin riittävä ja tarjoaa parhaan vastineen. Pienellä virtaus- ja painehäviöllä saavutetaan merkittäviä kustannussäästöjä ja käyttömukavuutta.
Toivomme, että tämä artikkeli auttaa sinua ymmärtämään selvästi eron näiden kahden tyyppisten palloventtiilien välillä. Kun seuraavan kerran näet tai valitset sellaisen, tiedät tarkalleen, mikä "tie" sopii järjestelmällesi.
