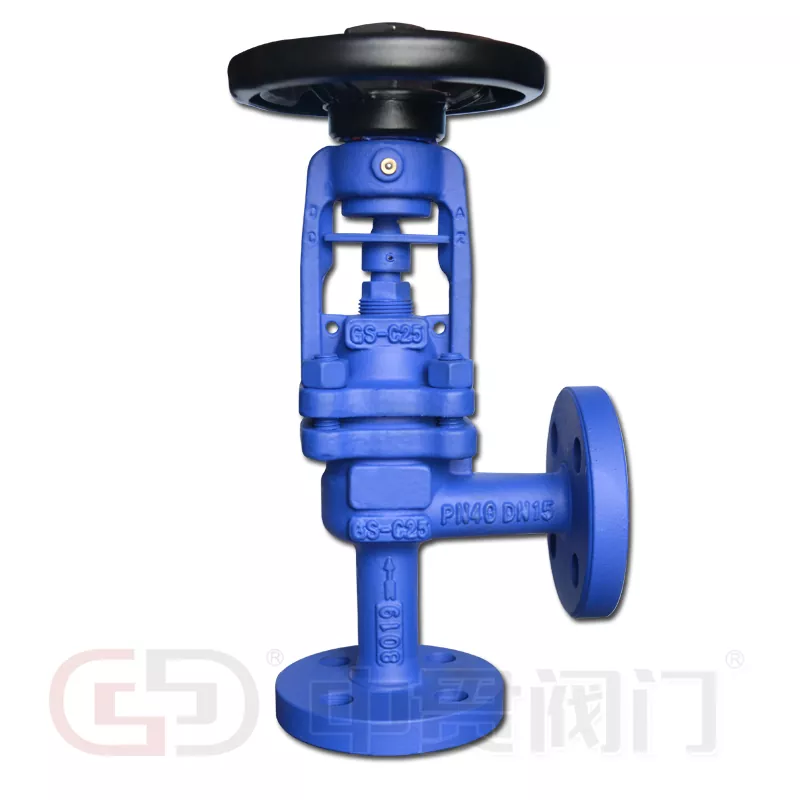

DIN-standardi Paljesuljettu kulmapalloventtiili

Zhongguan toimittaaDIN-standardi Paljesuljettu kulmapalloventtiiliteollisiin putkistojen hankintaan, jossa 90° kulmassa oleva runkorakenne yhdistetään metalliseen paljekaran tiivisteeseen höyryä, lämpööljyä, kuumaa vettä, prosessikaasuja ja ammoniakkijärjestelmiä varten. Venttiiliä on saatavana runkomateriaaleina, mukaan lukien valurauta, pallografiittivalurauta, valuteräs ja ruostumaton teräs. Paljevaihtoehdot ovat SS304, SS316, SS316L, SS310S ja Hastelloy C. Määritelty kokoalue on DN15–DN400, paineluokitukset PN16–0°C maksimilämpötilassa PN16 a6–0.

Kulmakuvioinen muotoilu teollisuusputkistoon

Kulmakuvioinen runko ohjaa virtausta 90°:n läpi integroimalla suunnanmuutoksen venttiilirakenteeseen. Tällä järjestelyllä voidaan eliminoida erillinen mutka yhteensopivissa putkistojen asetteluissa, vähentää liitäntöjen määrää ja yksinkertaistaa asennusta ahtaissa tiloissa.

• Kompakti putkilinjan reititys:Integroi virtaussuunnan muutokset venttiilin sijainnissa.
• Virtauksen säätö:Maapalloventtiililevy ja istukka ohjaavat prosessiväliaineen kulkua.
• Katkaisun suorituskyky:Istuinrakenne tukee eristystä teollisissa nestejärjestelmissä.
• Pääsy huoltoon:Konepelti- ja varsikokoonpano mahdollistaa pääsyn sisäisiin käyttöosiin.

Metallinen palkeen tiivisterakenne

Metallinen palje ympäröi liikkuvaa vartta ja laajenee tai supistuu venttiilin toiminnan aikana. Se luo esteen prosessiväliaineen ja ulkoisen ympäristön välille, mikä vähentää riippuvuutta tavanomaisesta tiivisteestä ensisijaisena varren tiivisteenä.

Kaksoistiiviste palkeella ja tiivisteellä

Tiivistysjärjestelmä yhdistää metallisen palkeen ja sekundaarisen PTFE- tai grafiittitiivisteen.

• Ensisijainen tiivistys:Palje rajoittaa prosessiväliaineen vuotoa venttiilin karaa pitkin.
• Toissijainen tiivistys:Pakkaus tarjoaa lisäesteen, jos palje menettää eheyden.
• Toiminnan vakaus:Sopivat paljemateriaalit ja järkevä mekaaninen suunnittelu tukipalvelu järjestelmissä, jotka ovat alttiina kohonneille lämpötiloille ja toistuville venttiilien toiminnalle.

Tämä kokoonpano on erityisen tärkeä höyry-, lämpööljy- ja prosessikaasusovelluksissa, joissa ulkoinen vuotojen valvonta on tärkeää.

Materiaalit ja tekniset tiedot

Materiaalin valinta erilaisiin käyttöolosuhteisiin

• GG25 ja GGG40:Valurauta- ja pallografiittivalurautavaihtoehdot teollisuuden vesi- ja käyttöjärjestelmiin soveltuvien käyttöarvojen puitteissa.
• 1,0619+N (GS-C25):Valettu teräs teollisuuden paineita sisältäviin sovelluksiin.
• 1,4308 (CF8) ja 1,4408 (CF8M):Ruostumattomasta teräksestä valmistetut vaihtoehdot korroosionkestävyyttä vaativiin palveluihin.
• SS316L ja SS310S palkeet:Vaihtoehtoisia ruostumattomia teräslajeja erilaisiin kemiallisiin ja lämpöympäristöihin.
• Hastelloy C palkeet:Seosvaihtoehto vaativiin syövyttävän materiaalin sovelluksiin.
• Stellite kovapintainen:Valinnainen istuimen ja levyn pintakäsittely sovelluksiin, jotka vaativat parempaa kulutuskestävyyttä.

Media ja teolliset sovellukset

DIN-standardin mukainen paljetiivistetty kulmapalloventtiili sopii teollisuusjärjestelmiin, jotka vaativat suunnanmuutoksia, kontrolloitua nesteen kulkua ja karan vuotojen vähenemistä.

• Steam-järjestelmät:Teollinen höyryn jakelu ja lämpökäsittely – katso myösDIN-standardi Paljesuljettu palloventtiili.
• Lämpööljypiirit:Korotetuissa lämpötiloissa toimivat lämmönsiirtojärjestelmät -DIN-standardi palloventtiilion siihen liittyvä suorakuvioinen vaihtoehto.
• Veden kierto:Kuuma- ja kylmävesiputket teollisuuslaitoksissa.
• Prosessikaasuputket:Kaasunkäsittelyjärjestelmät, joissa varren tiivistys on keskeinen suunnittelunäkökohta.
• Ammoniakkikasvit:Prosessijärjestelmät, jotka edellyttävät sopivaa materiaaliyhteensopivuutta.
• Lämmitysasennukset:Teolliset lämmönsiirtoverkot, joissa käytetään höyryä tai lämpönesteitä.

Kulma-runko-kokoonpano yhdistää virtaussuunnan muutokset ja venttiilin toiminnan yhdessä kokoonpanossa, mikä tekee siitä hyödyllisen kompakteissa putkistojen asetteluissa. Katso asiaankuuluvat putkistokomponentit kohdastaDIN-standardin mukainen takaiskuventtiili,DIN-standardi luistiventtiili, jaDIN-standardi Y-tyypin siivilä.

Tärkeimmät tiedot venttiilin valinnassa

DIN-standardin mukainen paljesuljettu kulmapalloventtiili voidaan arvioida käyttämällä seuraavia käyttö- ja asennusparametreja:

1. Keskikokoinen:Höyry, lämpööljy, vesi, ammoniakki tai prosessikaasu.
2. Käyttöolosuhteet:Suunnittelupaine, normaali lämpötila ja maksimi käyttölämpötila.
3. Putkilinjan mitat:DN-koko, liitäntätyyppi ja asennustila.
4. Materiaalivaatimukset:Runko, konepelti, palkeet, istuin, levy ja pakkausmateriaalit.
5. Venttiilin toiminta:Virtauksen säätö, eristys tai molempien yhdistelmä.
6. Sovellettava standardi:Vaadittu DIN-standardi, liitäntämitat ja tarkastusvaatimukset.

Zhongguanin valmistus ja tekninen tuki

Zhejiang Zhongguan Valve Manufacture Co., Ltd.on keskittynyt venttiilien tuotantoon ja toimitukseen yli 19 vuoden ajan, ja sen tuotantolaitokset sijaitsevat Tianjinissa ja Wenzhoussa. Tianjinin tukikohta perustettiin vuonna 2016, minkä jälkeen Zhejiangin yritys perustettiin Oubeihin, Yongjia, Wenzhou, vuonna 2019.

Sen tuotevalikoimaan kuuluu mmläppäventtiilit, palloventtiilit, luistiventtiilit, takaiskuventtiilit, jalkaventtiilit, siivilät ja ohjausventtiilit. Tuotantolaitteisiin kuuluvat venttiilien paineen testauskoneet, venttiili-istukan asennuslaitteet, akseliholkkien asennuslaitteet ja venttiilien merkintälaitteet.

Tekninen tuki kattaa venttiilien valinnan käyttölämpötilan ja väliaineen tyypin mukaan. Tuotantotarkastukset sisältävät painetestauksen, ja yritys tarjoaa palveluehtojensa mukaisesti yhden vuoden takuun ja ilmaisen vaihdon vahvistetuille laatuongelmille. Voit myös tarkistaa meidäntodistuksetjayhteistyötapaukset.

Teollisiin höyry-, lämpööljy-, vesi- ja kaasujärjestelmiinDIN-standardin kulmatyyppinen paljesuljettu maapalloventtiiliyhdistää kulmakuvioisen rungon, metallisen palkeen varren tiivistyksen ja useita materiaalivaihtoehtoja teollisiin putkisovelluksiin. Tutustu kokonaisuudessaanDIN-standardi teollisuusventtiilivalikoima vastaavia putkistokomponentteja.

FAQ

Voidaanko venttiili asentaa mihin tahansa suuntaan?

Asennuksen tulee noudattaa venttiilin runkoon ilmoitettua virtaussuuntaa. Kulmarungossa on määritellyt tulo- ja poistoaukot, joten putkiston sijoittelun on vastattava suunniteltua virtausreittiä.

Mitkä ovat ensimmäiset merkit palkeen kulumisesta tai viasta?

Ulkoinen vuoto varren alueella, epävakaa myötävirtapaine tai havaittava muutos käyttömomentissa voivat viitata palkeen kulumiseen. Toissijainen tiiviste voi tarjota tilapäisen tiivistyksen, mutta palkeet on tarkastettava ja vaihdettava, jos vaurio varmistuu.

Voidaanko venttiiliin asentaa toimilaite?

Venttiili voidaan toimittaa asennusliitännällä yhteensopiville manuaalisille, pneumaattisille tai sähkötoimilaitteille. Toimilaitteen valinta riippuu vääntömomenttivaatimuksista, iskusta ja tietyn venttiilikoon käyttöolosuhteista.

Mitä tulee tarkistaa laipan asennuksen aikana?

Tarkista laipan kohdistus, tiivisteen tyyppi ja pultin kiristysjärjestys. Epätasainen pulttikuormitus voi vääristää runkoa tai aiheuttaa vuotoja, erityisesti suuremmilla DN-koilla ja korkeammilla paineluokilla.

Ovatko vaihtopalkeet ja istuinosat saatavilla erikseen?

Vaihtopalkkeet, istukka, levy ja tiivistekomponentit voidaan toimittaa yhteensopiviin venttiilimalleihin. Oikea osa riippuu alun perin määritellystä venttiilin koosta, paineluokituksesta, rungon materiaalista ja palkeen materiaalista.Ota yhteyttävaihtotarjouksen alkuperäisten teknisten tietojen kanssa.
