Luistiventtiilitovat laajalti käytettyjä virtauksensäätökomponentteja teollisuuden putkistojärjestelmissä, joissa vaaditaan luotettavaa sulkua, minimaalista painehäviötä ja pitkää käyttöikää. Tässä artikkelissa kerrotaan, miten luistiventtiilit toimivat, kuinka niiden rakenne vaikuttaa suorituskykyyn ja kuinka tekniset parametrit vaikuttavat valintapäätöksiin. Se käsittelee myös insinöörien ja hankinta-ammattilaisten esittämiä yleisiä kysymyksiä ja tarjoaa jäsennellyn, käytännöllisen viittauksen, joka on linjassa todellisen teollisen käytön ja hakukäyttäytymisen kanssa.
Luistiventtiili on lineaarinen liikeventtiili, joka on suunniteltu ensisijaisesti päälle/pois-huoltoon virtauksen säätelyn sijaan. Ydinmekanismi koostuu litteästä tai kiilamaisesta portista, joka liikkuu pystysuunnassa kahden venttiilin istukan välissä. Kun portti avataan kokonaan, se vedetään kokonaan pois virtaustieltä, jolloin neste pääsee kulkemaan läpi mahdollisimman pienellä vastuksella. Suljettuna portti laskeutuu alas muodostaen tiiviin tiivisteen istuimia vasten pysäyttäen tehokkaasti virtauksen.
Tämä suunnitteluperiaate tekee luistiventtiileistä erityisen soveltuvia sovelluksiin, jotka vaativat täyden läpivirtauksen ja harvoin toimintaa. Toisin kuin kuristusventtiilit, luistiventtiilit minimoivat turbulenssia ja eroosiota täysin auki ollessaan, mikä pidentää järjestelmän käyttöikää ja pienentää energiahäviöitä.

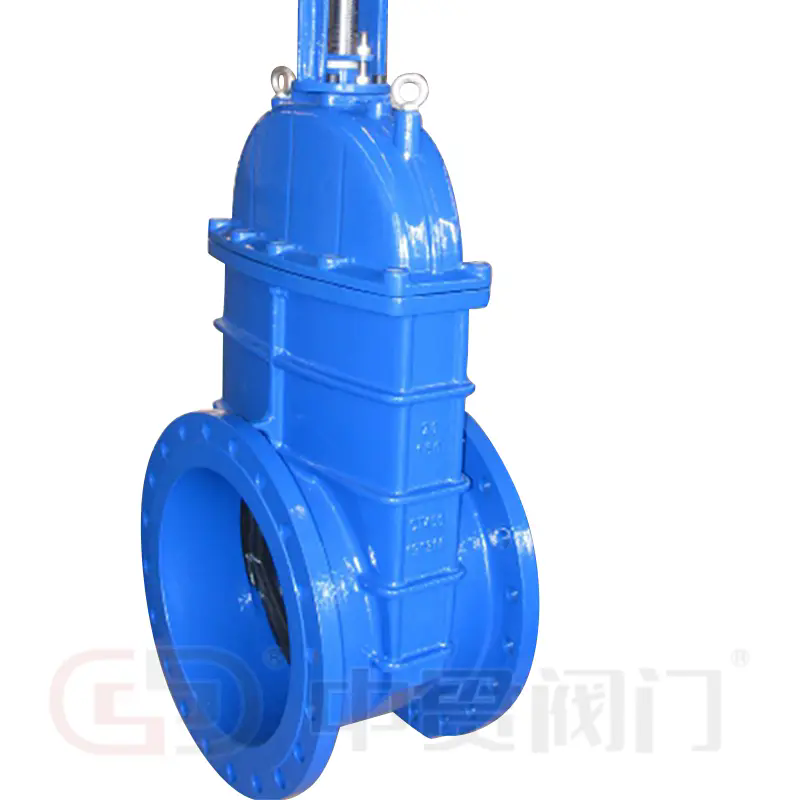

Rakenteellisesta näkökulmasta katsottuna yleiset luistiventtiilikokoonpanot sisältävät nousevan varren ja ei-nousevan varren. Nousevan varren sulkuventtiilit antavat visuaalisen vahvistuksen venttiilin asennosta, kun taas ei-nousevat varsimallit ovat suositeltavia asennuksissa, joissa on rajoitettu pystysuora välys. Sisäisesti luistiventtiileissä voidaan käyttää kiinteitä kiiloja, joustavia kiiloja tai rinnakkaisia liukuportteja, joista kukin valitaan paineen, lämpötilan ja väliaineen ominaisuuksien perusteella.
Teknisten parametrien ymmärtäminen on välttämätöntä luistiventtiilin sopivuuden arvioimiseksi tietyssä järjestelmässä. Nämä parametrit vaikuttavat suoraan tiivistyksen luotettavuuteen, käyttöturvallisuuteen ja pitkäaikaiseen kestävyyteen.
| Parametri | Kuvaus | Teollinen merkitys |
|---|---|---|
| Nimellishalkaisija (DN) | Venttiilin sisäkanavan koko | Varmistaa yhteensopivuuden putkilinjan mittojen ja virtausvaatimusten kanssa |
| Paineluokitus (PN/luokka) | Suurin sallittu työpaine | Määrittää turvallisen toiminnan järjestelmän paineolosuhteissa |
| Rungon materiaali | Yleisesti valurauta, hiiliteräs, ruostumaton teräs, seosteräs | Määrittää korroosionkestävyyden, lujuuden ja lämpötilan sietokyvyn |
| Istuimen materiaali | Metallista metalliin tai pehmeä istuva malli | Vaikuttaa tiivistyskykyyn ja kulutuskestävyyteen |
| Käyttölämpötila | Pienin ja suurin sallittu lämpötila | Varmistaa venttiilien eheyden korkeissa lämpötiloissa tai kryogeenisissa järjestelmissä |
| Lopeta yhteys | Laipallinen, kierretty, hitsattu | Vaikuttaa asennustapaan ja huollon saavutettavuuteen |
Näiden parametrien tarkka kohdistaminen järjestelmän suunnitteluolosuhteisiin vähentää vikariskiä ja optimoi elinkaarikustannukset. Korkean paineen tai korkean lämpötilan ympäristöissä materiaalin valinta ja istuimen suunnittelu ovat erityisen tärkeitä.
Luistiventtiilejä käytetään useilla eri aloilla niiden yksinkertaisen rakenteen ja luotettavan sulkukyvyn ansiosta. Vedenkäsittely- ja kunnallisissa syöttöjärjestelmissä sulkuventtiilit asennetaan yleensä pääjakelulinjoihin, joissa vaaditaan täyttä virtauskapasiteettia ja pientä painehäviötä.
Öljy- ja kaasusektorilla luistiventtiilejä käytetään ylävirran, keskivirran ja loppupään toiminnoissa. Niiden kyky kestää korkeita paineita ja lämpötiloja tekee niistä sopivia raakaöljyputkiin, jalostusyksiköihin ja varastoihin. Teolliset standardit, kuten API ja ASME, ohjaavat usein niiden suunnittelua ja testausta näissä ympäristöissä.
Sähköntuotantolaitokset käyttävät sulkuventtiilejä kattilan syöttövesijärjestelmissä, höyrylinjoissa ja jäähdytyspiireissä. Tässä metallitiivisteiset luistiventtiilit ovat suositeltavia, koska ne kestävät lämpökiertoa ja hankaavia aineita. Kemiankäsittelylaitokset käyttävät myös luistiventtiilejä, joissa vaaditaan kemiallista yhteensopivuutta ja tiukkaa sulkua.
Näillä aloilla yhtenäinen vaatimus on luotettava eristys virtauksen modulaation sijaan, mikä vahvistaa oikean venttiilin asennon ja toimintatapojen merkitystä.
Luistiventtiilin valinta alkaa käyttöolosuhteiden selkeästä ymmärtämisestä, mukaan lukien paine, lämpötila, väliainetyyppi ja käyttötaajuus. Ylimäärittely lisää kustannuksia ilman lisähyötyä, kun taas alimäärittely lisää toiminnallisia riskejä.
Huoltokäytännöt keskittyvät varren kierteiden, pakkauksen eheyden ja istukan kunnon säännölliseen tarkastamiseen. Koska luistiventtiilejä ei ole suunniteltu kuristukseen, osittaista avaamista huollon aikana tulee välttää tärinän ja istukkavaurioiden estämiseksi.
Suorituskyvyn arviointiin kuuluu usein hydrostaattinen testaus, istuimen vuototestaus ja mittatarkastus käyttöönoton aikana. Käyttöiän aikana vääntömomenttivaatimusten ja tiivistyskyvyn valvonta antaa varhaisen osoituksen kulumisesta tai kohdistusvirheestä.
K: Miten luistiventtiili eroaa palloventtiilistä virtauksen ohjauksessa?
V: Luistiventtiili käyttää lineaarista liikettä portin nostamiseen tai laskemiseen, mikä tarjoaa täyden läpivirtauksen auki ollessaan ja minimaalisen painehäviön. Palloventtiili käyttää pyörivää liikettä ja sopii paremmin nopeaan käyttöön, mutta se voi aiheuttaa suuremman virtausvastuksen suunnittelusta riippuen.
K: Kuinka luistiventtiili tulisi asentaa pitkän aikavälin luotettavuuden varmistamiseksi?
V: Luistiventtiilit tulee asentaa täysin auki tai kokonaan kiinni järjestelmän käytön aikana, linjassa putkilinjan keskilinjojen kanssa ja tukea ulkoisen rasituksen välttämiseksi. Karan oikea suuntaus ja vääntömomenttiohjeiden noudattaminen ovat olennaisia.
K: Kuinka usein luistiventtiilejä tulee huoltaa teollisuusjärjestelmissä?
V: Huoltoväli riippuu käyttöolosuhteista, mutta säännöllinen tarkastus on suositeltavaa, erityisesti korkeissa lämpötiloissa tai syövyttävissä ympäristöissä. Säännöllinen pyöräily auttaa estämään varren takertumista ja pakkauksen hajoamista.
Luistiventtiilit ovat edelleen teollisuuden nesteiden ohjauksen peruskomponentti rakenteellisen yksinkertaisuutensa, täyden virtauksensa ja luotettavan sulkeutumiskykynsä vuoksi. Kun tekniset parametrit, käyttöolosuhteet ja huoltokäytännöt on kohdistettu oikein, luistiventtiilit tarjoavat pitkän käyttöiän ja ennakoitavan toiminnan.
Valmistusstandardien kehittyessä ja materiaalitekniikan kehittyessä luistiventtiilit sopeutuvat jatkuvasti yhä vaativampiin käyttöympäristöihin.Zhongguan venttiilikeskittyy toimittamaan luistiventtiiliratkaisuja, jotka on suunniteltu täyttämään kansainväliset standardit ja ottamaan huomioon käytännön alan vaatimukset.
Lisätietoja teknisistä tiedoista, sovellusohjeista tai projektikohtaisesta tuesta saat,ota meihin yhteyttäkeskustellaksesi siitä, kuinka Zhongguan Valve -tuotteet voidaan integroida putkijärjestelmääsi luotettavasti ja tehokkaasti.
-
