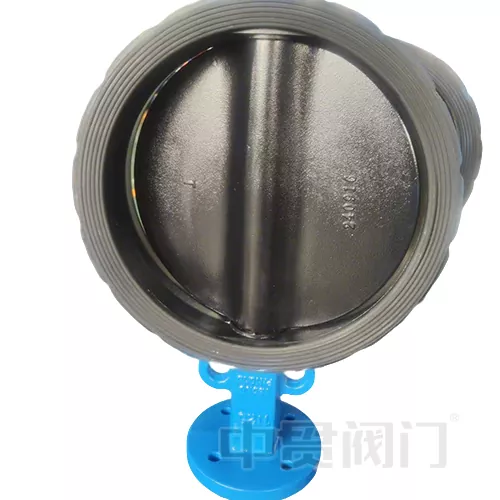

EN593 Suunnittelu vakiona perhonen venttiili

Tärkeänä eritelmänä teollisuusventtiilien alalla Euroopassa, EN593 -suunnittelustandardi tarjoaa systemaattisen kehyksen metalliperhosventtiilien suunnittelulle, valmistukselle ja testaamiseksi. Tässä artikkelissa analysoidaan syvästi standardin ydinvaatimuksia ja tutkitaan tämän standardin (EN 593 -standardin perhosventtiilin) täyttävien perhosenttien teknisiä etuja teollisuusskenaarioissa.

EN593 -standardin ydinmääritelmät

EN593 on kehittänyt Euroopan standardointikomitea (CEN), ja sitä voidaan soveltaa metalliperhonen venttiilien suunnitteluun laipatuissa tai puskulla olevissa putkilinjajärjestelmissä, jotka kattavat eristys-, säätely- ja ohjaustoiminnot. Sen teknisiin kohokohtiin sisältyy:

Paine ja kokoalue:

1. Nimellinen paine (PN): 2,5 - 40 bar; Amerikkalainen standardiluokka (luokka): 150 - 300;

14. Nimellis halkaisija (DN): DN20-DN2400, enimmäistuki 2,4 metrin halkaisijan suunnittelu (DN2400);

3. Erityiset sovellukset (kuten prosessinhallinta) vaativat viittausta EN1349: n ja EN60534-2-1 lisästandardeihin.

Aineelliset ja rakenteelliset vaatimukset:

1. Venttiilin runko on valmistettava korroosionkestävästä metallista (kuten hiiliterästä, ruostumattomasta teräksestä tai duplex-teräksestä) ja täytettävä EN 10204 -sertifikaatti;

2. venttiilin varsilla ja perhonen levyllä on oltava vääntölujuus, ja venttiilin istuimen tiiviste on mukautettava pehmeisiin tiivisteisiin (EPDM/FKM) tai metallista metalliin koviin tiivisteisiin;

3. Laippayhteysmitat seuraavat tiukasti EN 558 -standardia globaalin vaihdettavuuden varmistamiseksi.

Suorituskyvyn testivaatimukset:

1. Tiivistystesti: ISO 5208 -standardin mukaan nollavuoto saavutetaan 1,1 -kertaisesti nimellispaineessa;

2. Käyttömomentin todentaminen: Kun toimilaite on asennettu, sen on läpäistävä 1000 avaus- ja sulkemisjaksokokeet ja vääntömomentin vaihtelu on in≤5%;

3. Painekokojen testi: Venttiilin rungon on kestävä hydrostaattinen painekeske, joka on 1,5 -kertainen PN -paine 3 minuutin ajan ilman muodonmuutoksia

Ouren593 Design Standard Butterfly -venttiili noudattaa tiukasti näitä standardia, jos tarvitset vahvistaa muut standardit, ota meihin yhteyttä.

Tekniset edut

Tekniset edut:

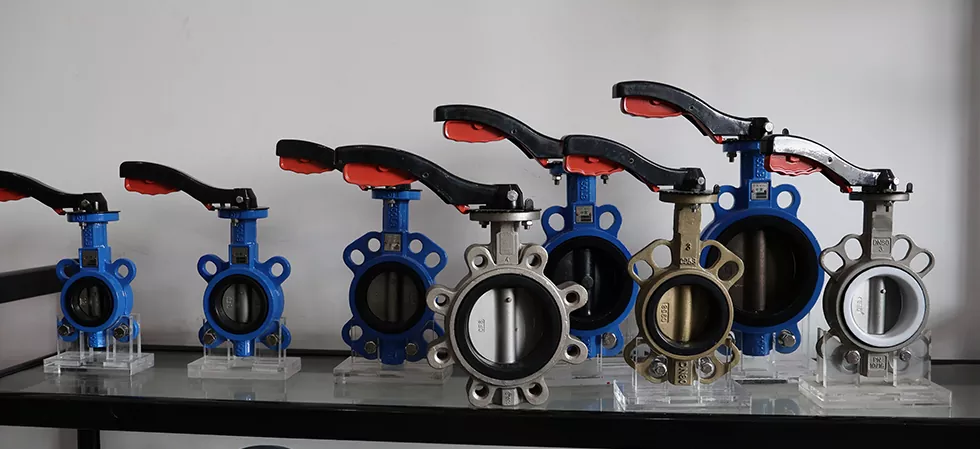

Butterfly -venttiili, joka noudattaa EN593 -standardia (EN593 Design Standard Butterfly -venttiili), toimii hyvin seuraavissa skenaarioissa:

Sopeutumiskyky ankaraan mediaan:

1.

2. Esimerkiksi DN1600 -venttiili kestää H2S -korroosiota 150 ℃: n ja PN16 -olosuhteissa pitkään petrokemian kasvin rikkipalautumisjärjestelmässä.

Korkean tehokkuuden tiivistyssuunnittelu:

1. Kaksisuuntainen tiivistysrakenne (kaksinkertainen eksentrinen tai kolminkertainen eksentrinen) vähentää avaamisen ja sulkemisen kitkaa ja pidentää venttiilin istuimen käyttöikää;

2. Pehmeän tiivisteatenttien istuimen vuototaso saavuttaa luokan VI (kuplatason tiiviste), ja kova tiiviste täyttää paloturvallisuusstandardin (API 607).

Älykäs päivityspotentiaali

1. Standardoitu ISO5211-akselin rajapinta (F05-F25) tukee sähköisten/pneumaattisten toimilaitteiden nopeaa integraatiota;

2. Yhdistettynä teollisen esineiden Internetiin (IIOT), venttiilin vääntömomentti, lämpötila ja vuotovaroitustiedot voidaan seurata reaaliajassa.
