NDT on lyhenne sanoista Non-Destructive Testing. Kuten nimestä voi päätellä, se on tekninen tekniikka, jolla tutkitaan testikohteen (kuten venttiilin, putken tai hitsin) sisä- ja pintavirheet (esim. halkeamat, huokoisuus, kuonasulkeumat) vahingoittamatta tai rikkomatta sitä.
Se vertaa venttiiliä "CT-skannaukseen" tai "ultraääneen". Samalla tavalla kuin lääkäri voi diagnosoida sisäelimet ilman leikkausta potilaalle. NDT voi tarkistaa syvällä venttiilin materiaalissa olevat puutteet leikkaamatta sitä auki.
Miksi NDT on merkityksellinenVenttiilit?
Venttiilien testauksessa vaipan lujuustesti ja istukan tiivistetesti varmistavat, että venttiilin toiminta on vaatimusten mukainen. NDT puolestaan vahvistaa venttiilin "materiaalin terveyden". Venttiilin rungon materiaali, jossa on pieniä sisäisiä halkeamia tai huokoisuutta, on vaarassa äkillisesti repeytyä pitkäaikaisen altistuksen jälkeen korkealle paineelle, korkealle lämpötilalle tai syövyttävälle aineelle ja aiheuttaa vakavan onnettomuuden. Tämän seurauksena NDT:tä käytetään pääasiassa raakavalujen, takeiden ja valmiiden hitsien tarkastamiseen. Se toimii tärkeimpänä suojana venttiilien turvallisuuden ja luotettavuuden takaamiseksi.

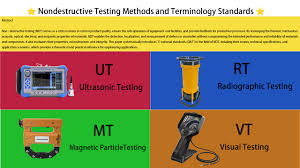

Suosituimmat NDT-menetelmät venttiiliteollisuudessa
| Menetelmän nimi |
Lyhenne |
Toimintaperiaate |
Tärkeimmät havaittavat viat |
Yleiset venttiilisovellukset |
| Radiografinen testaus |
RT |
Röntgen- tai gammasäteet tunkeutuvat komponenttiin ja tallentavat kuvan filmille, jossa sisäiset viat ilmenevät tiheyden kontrasteina. |
Sisäiset viat: huokoisuus, kuonasulkeumat, kutistumisontelot, halkeamat. |
Venttiilin rungon valukappaleiden sisäisen eheyden sekä venttiilien ja putkien hitsaussaumojen tutkiminen. |
| Ultraäänitestaus |
UT |
Käyttää korkeataajuisia ääniaaltoja, jotka lähetetään komponenttiin. Analysoimalla takaisin pomppivia aaltoja voidaan analysoida mahdollisten vikojen sijainti ja mitat. |
Sisäiset viat: halkeamia, laminaatioita, fuusion puute. Herkempi tasomaisille vaurioille (kuten halkeamille) kuin RT. |
Venttiilirunkojen ja kansien seinämän paksuuden ja sisähalkeamien tarkastus, erityisesti paksuseinämäisten venttiilien osalta. |
| Magneettisten hiukkasten testaus |
MT |
Koskee vain ferromagneettisia aineita, kuten hiiliterästä. Osa on magnetoitu, ja viat aiheuttavat vuotokentän, joka houkuttelee magneettisia hiukkasia muodostaen näkyvän merkin. |
Pinta- ja pintavikoja: halkeamia, saumoja, läppäyksiä. |
Venttiilien pinnan kunnon valvonta sammutushalkeamien, hiontahalkeamien tai muiden prosessien varalta. |
| Nesteen tunkeutumistesti |
PT |
Hyvin tunkeutuva neste levitetään komponentin pinnalle. Kapillaaritoiminta saa sen imeytymään pintaan liittyviin virheisiin. Tämän seurauksena kehitettä käytetään tunkeutumisen poistamiseen, mikä paljastaa vian. |
Pintaa rikkovia vikoja: halkeamia, reikiä, kylmäsulkeuksia. |
Arvioidaan austeniittisen ruostumattoman teräksen pinta (ei sovellu MT:lle sen ei-ferromagneettisen luonteen vuoksi) sekä ei-magneettisten metalliseosventtiilien pinta. |
