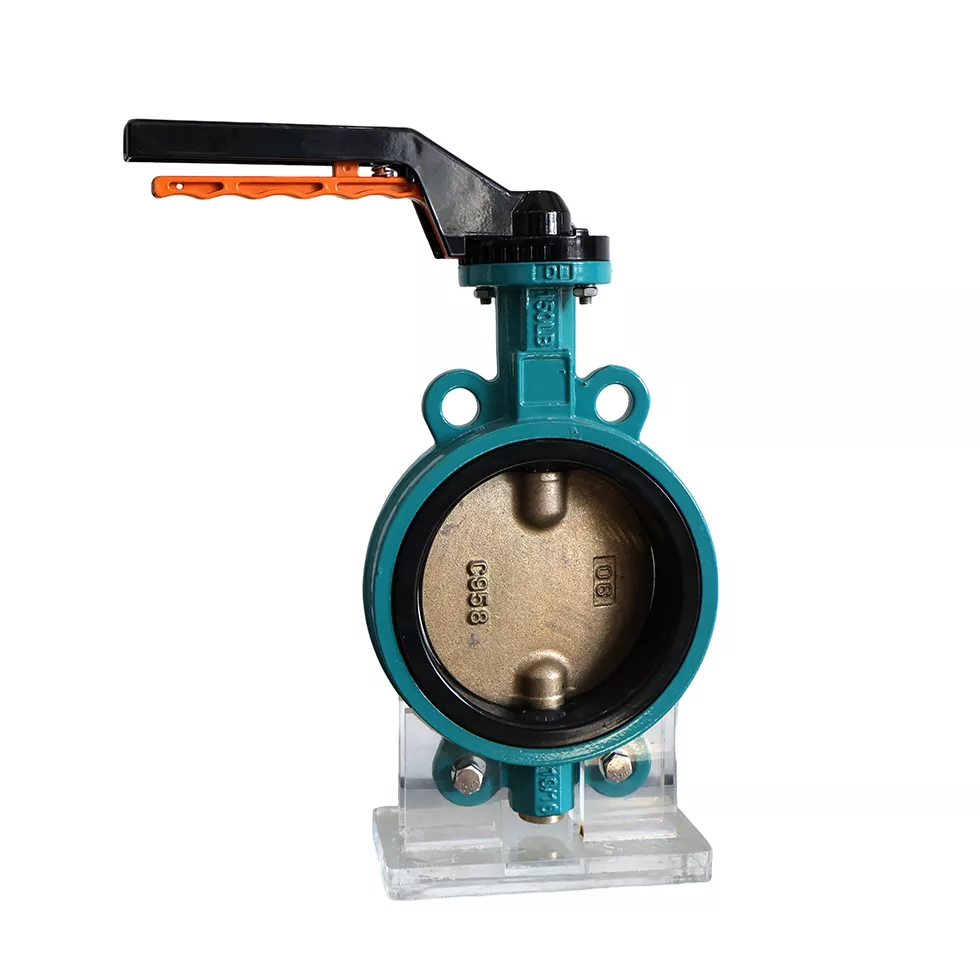

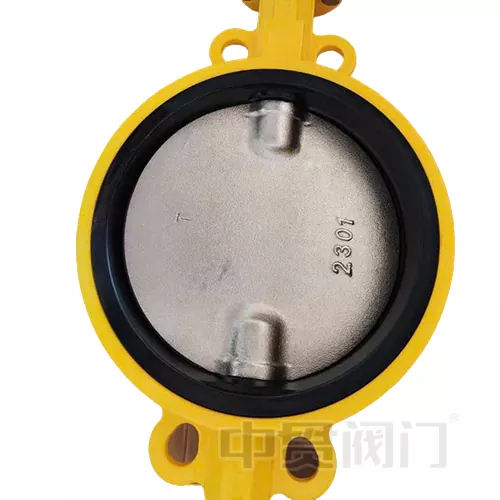

Puolivarren suunnittelu perhonen venttiili

Puolikarvan suunnittelun perhonen venttiilillä on vain yksi ero toisen tavallisen perhonen venttiilin kanssa, siinä on kaksi vaihetta, voi myös kutsua jaetun venttiilin akselina, se tarkoittaa poikkileikkauksen vähentämistä ja lisää merkitystä KV-arvoon. Jos etsit tällaista venttiiliä teollisuudellesi tai projekteillesi, puolikarvan perhonen venttiili on hyvä valinta, jokainen osa materiaalia ja ylälaippaa tai STEM: n muotoa, kaikki voidaan räätälöidä.

Suorituskyky edut ja sovellettavat rajat

1. Taloudellisesti ja helppo ylläpitää:

Puolivarren perhosenttiilin valmistuskustannukset ovat vain 70% täyden varren perhosenttiilin kustannuksista, eikä pohjan täyttölaatikon ylläpitämistä ole tarpeen ylläpitää;

2. Optimointi pienijännitteisiin:

Työpaine ja PN16, sovellettava lämpötila -10 ° C ~ 120 ° C (EPDM -tiiviste) / -20 ° C ~ 80 ° C (NBR -tiiviste);

Virtauskertoimen CV -arvo on 40% korkeampi kuin saman halkaisijan porttiventtiilin, ja painehäviö on ≤ 0,2 bar (virtausnopeudella 2 m/s).

3. Asennuksen joustavuus:

Puolivarren perhonen venttiili voidaan asentaa vaakasuoraan tai pystysuoraan, ja venttiilin runko voidaan valita valuraudassa (GGG50) tai ruostumattomasta teräksestä (CF8M);

Leikkausmallin mukauttaminen putkilinjan kunnostusprojekteihin rajoitetulla tilalla (esim. Laitehuoneen putkilinjan laajennus).

4. Tyypillinen median yhteensopivuus:

a. Puhdas vesi, kiertävä jäähdytysvesi, matalapaineinen höyry (≤1,6mPa);

b. b.neutraalit öljyt (viskositeetti ≤220cst), ilma ja muut ei-korroosit kaasut;

c. C. happamien ja alkalisten nesteiden pitoisuus (pH 5 ~ 9)
