Kiekkotyyppinen liitäntä on venttiilien kiinnitysmenetelmä (erityisestiläppäventtiilit,takaiskuventtiilitjne.) putkilaippojen väliin pitkillä pulteilla. Sen määrittävä ominaisuus on: venttiilissä ei ole omia integroituja laippoja; sen sijaan pitkät pultit kulkevat kahden putken laippojen läpi venttiilin kiinnittämiseksi keskeltä.

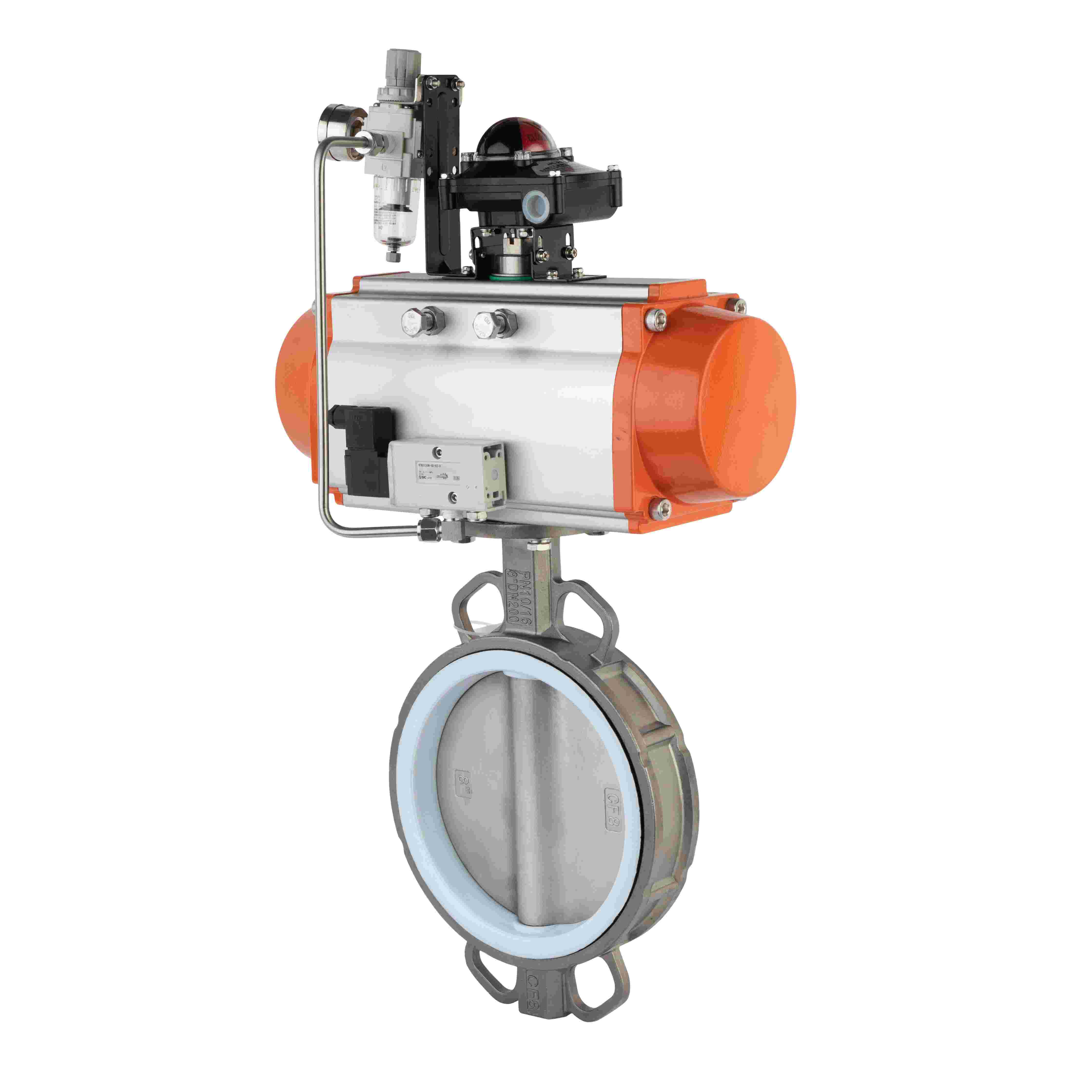

Venttiili: Venttiilin rungossa ei ole laippapultin reikiä, vain tasainen kohdistuspinta. Yleisiä esimerkkejä: kiekkojen läppäventtiilit, kiekkojen takaiskuventtiilit.
Pultit: Tyypillisesti nastapultit tai läpimenevät pultit, riittävän pitkät menemään molempien putkilaippojen pultinreikien läpi.
Putken laipat: Putken päissä on oltava vakiolaipat.
Mutterit: Käytetään kiristykseen.
Aseta kiekkoventtiili kahden putken laippojen väliin.
Työnnä pitkät pultit yhden putkilaipan pultinreikien läpi → kiekkoventtiilin rungon kalibrointireikien läpi → käänteisen putkilaipan pultinreikien läpi.
Kiristä mutterit molemmista päistä. Kun mutterit kiristetään, kaksi putken laippaa vedetään yhteen.
Tämä puristusvoima tiivistää venttiilin laippojen välissä, jolloin tiivisteet (tai venttiilin sisäänrakennettu joustava tiiviste) muodostavat tiivistysrajapinnan.
| Ominaisuus |
Kiekkotyyppi |
Laipallinen (perinteinen) |
| Pultit |
Pitkät pultit; sama numero kuin laipan reiät |
Kaksi sarjaa pultteja/muttereita (yksi per laippa) |
| Venttiilin rakenne |
Kevyt, ohut, kompakti |
Raskas, pitkä, kiinteät laipat |
| Asennus/poisto |
Vaatii molempien puolten irrottamisen venttiilin poistamiseksi |
Voidaan poistaa venttiili avaamalla yksi laippa |
| Maksaa |
Pienemmät venttiilikustannukset; putkilaipat tarvitaan edelleen |
Korkeampi venttiili + laippa hinta |
| Paino |
Valo; ihanteellinen suurille halkaisijoille |
Raskas |
| Vuotoreitit |
Vähemmän (kaksi tiivistepintaa: venttiilistä laippaan kummallakin puolella) |
Lisää (neljä pintaa: kaksi laippatiivistettä ja kaksi laippaa venttiiliin) |
