Mikä on kiekkotyyppinen yhteys?(2)

Kiekkotyyppinen liitos on kiinnitystapaventtiilit(erityisestiläppäventtiilit, takaiskuventtiilitjne.) putkilaippojen väliin pitkillä pulteilla. Sen määrittävä ominaisuus on: venttiilissä ei ole omia integroituja laippoja; sen sijaan pitkät pultit kulkevat kahden putken laippojen läpi venttiilin kiinnittämiseksi keskeltä.

1. Tärkeimmät edut ja haitat

Edut:

Tilansäästö: Kiekkoventtiilin pituus (vastaavasti mitat) on 1/3 - 1/4 laipallisen venttiilin pituudesta.

Kustannusten aleneminen: eliminoi venttiilirungon kahden kiinteän laipan takomisen/työstön.

Kevyt: Voidaan käsitellä manuaalisesti ilman nostolaitteita, erityisesti suurille halkaisimille (esim. DN200 ja enemmän).

Haitat:

Ei voida irrottaa itsenäisesti: Kiekkoventtiilin vaihtamiseksi molemmat putken laipat on irrotettava (eli putki on siirrettävä erilleen). Siksi sitä ei voida käyttää putkien umpikujassa tai paikoissa, joissa vain yksi puoli on käsiksi.

Edellyttää hyvää kohdistusta: Väärin kohdistetut putkilaipat voivat vääntää venttiiliä ja aiheuttaa tiivistevaurion.

Ei erittäin korkealle paineelle: Käytetään tyypillisesti matalassa tai keskipaineessa (≤ PN40 / luokka 300); erittäin korkea paine voi vääristää venttiilin runkoa.

2. Yleiset sovellukset

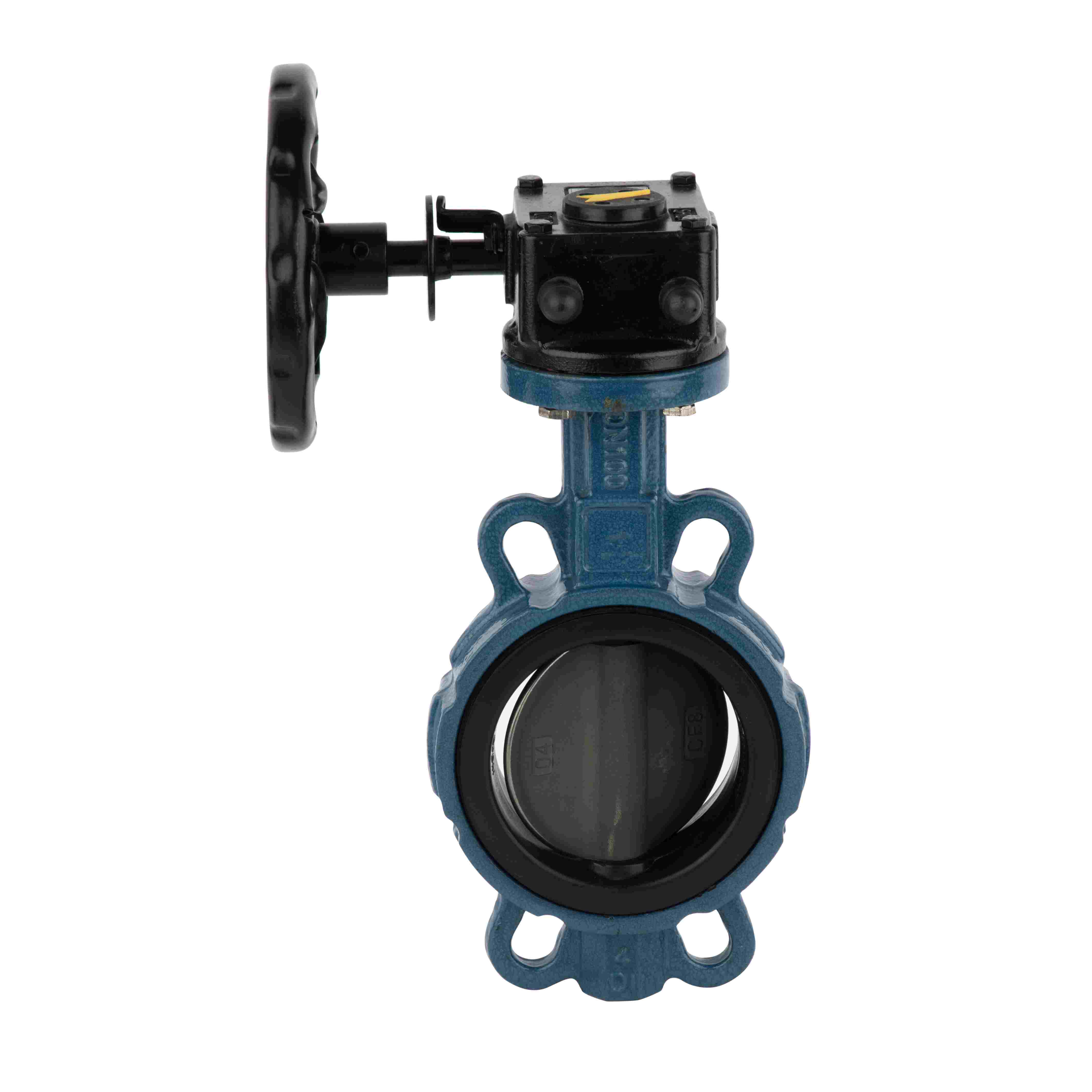

Kiekkoläppäventtiilit: Vedenkäsittely, LVI, palontorjuntajärjestelmät – yleisiä alhaisten kustannusten ja helpon asennuksen vuoksi.

Kiekkojen takaiskuventtiilit: Estä takaisinvirtaus; paljon lyhyempi kuin kääntyvät takaiskuventtiilit, kiinnitetty suoraan laippojen väliin.

Kiekkovuoratut venttiilit: Korroosionkestävät sovellukset.

3. Asennusohjeet

Pultin pituus on laskettava tarkasti:

2 × putkilaipan paksuus + venttiilin pituus vastakkain + 2 × tiivisteen paksuus + 2 × mutterin korkeus

Käytä asianmukaisia ​​kiekkojen liitäntästandardeja (esim. EN 593, API 609, GB/T 12238) vastaavien putkilaippastandardien kanssa (esim. GB/T 9119, HG/T 20592).

Käytä tasaista pultin kiristysmomenttia välttääksesi epätasaisen kiristyksen, mikä voi aiheuttaa levyn tarttumista (yleinen ongelma läppäventtiileissä).

Yhteenveto

Wafer-type on liitäntärakenne, jonka tavoitteena on kevyt, edullinen ja nopea asennus. Se käsittelee venttiiliä olennaisesti "puristettuna komponenttina" kahden putkilaipan välissä. Valinnassa tulee ottaa huomioon paineluokitus, huoltoon pääsy ja poistotiheys.
