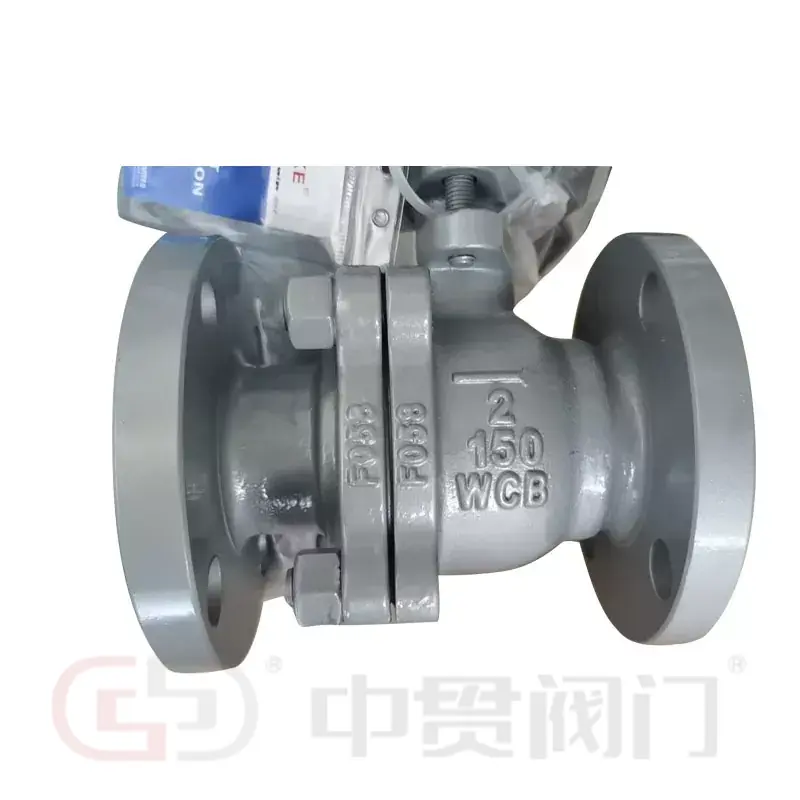

TheWCB-laipallinen kelluva palloventtiili teollisuuskäyttöönvalmistajaZhejiang Zhongguan Valve Manufacture Co., Ltd.siinä on jaetun rungon hiiliteräskotelo, kelluva ruostumattomasta teräksestä valmistettu pallo ja päätylaipat, jotka vastaavat maailmanlaajuisia standardeja. Nämä venttiiliyksiköt noudattavat tiukasti yli 19 vuoden valmistuskokemusta ja kaksi tuotantolaitosta Tianjinissa ja Wenzhoussa.API 6DjaASME B16.34standardit neste-, kaasu-, höyry- ja hiilivetyputkien sulkupalveluille.
Teolliseen käyttöön tarkoitettujen WCB-laipallisten kelluvien palloventtiilien toimintaparametrit, materiaalistandardit ja rakennevaihtoehdot on lueteltu alla olevassa suunnittelumatriisissa:
Päärunko ja sivusovitin on kiinnitetty kestävillä laippapulteilla, mikä mahdollistaa täyden sisäisen huollon ja istukkarenkaan vaihdon.
Väliaineen paine työntää kiillotetun kelluvan pallon myötävirtaan joustavaan istuinpintaan, mikä luo tiiviin tiivistyksen linjapaineen noustessa.
Sisäinen varren sisäänvienti kiinteällä olakkeella estää varren irtoamisen ylipaineolosuhteissa.
Korkeatasoinen rakenne mahdollistaa pneumaattisten tai sähköisten neljänneskierrosten toimilaitteiden suoran kiinnityksen.
Teolliseen käyttöön tarkoitetun WCB-laipallisen kelluvan kuulaventtiilin tekninen suunnittelu tarjoaa selkeitä käyttöetuja vaativissa putkiverkostoissa:
Alavirran kelluva pallomekanismi käyttää sisäistä nestepainetta pakottaakseen pallon istuinta vasten, mikä varmistaa nollavuotojen sulkemisen ANSI Class VI -standardien mukaisesti.
ASTM A216 WCB valuteräsrunko kestää fyysistä putken venymistä, painepiikkejä ja jatkuvaa käyttölämpötilaa 425 °C asti ilman rakenteellisia muodonmuutoksia.
CNC-koneistetut mikroviimeistelypallot yhdistettynä PTFE/R-PTFE-istuimiin minimoivat kitkaa, vähentävät käyttömomenttia ja laajentavat toimilaitteen valintamahdollisuuksia.
Kaksiosainen pultattu jaettu runko mahdollistaa huoltohenkilöstön huoltaa sisäiset tiivisteet ja kiillottaa pallon vaihtamatta koko venttiilikokoonpanoa.
Jokainen valmistettu venttiiliyksikkö läpikäy painetestauksen API 598 -standardien mukaisesti ennen kuin se lähtee tehtaalta:
Käytetään 1,5-kertaisella nimelliskäyttöpaineella varmistamaan rungon seinämän eheys, valutiheys ja liitoksen lujuus.
Toteutetaan käyttämällä sekä hydrostaattista vettä että pneumaattista ilmanpainetta 1,1-kertaisella nimellispaineella, jotta varmistetaan nollavuoto molemmissa virtaussuunnissa.
Käyttövääntömomentti mitataan täydellä 90°:n liikejaksolla tasaisen toiminnan varmistamiseksi ja sisäisen sitoutumisen välttämiseksi.
Korkean paineen suojan ja luotettavan istukan sulkemisen ansiosta teolliseen käyttöön tarkoitettua WCB-laipallista kelluvaa palloventtiiliä käytetään kriittisillä prosessiteollisuudella:
Käsittelee raakaöljyn kuljetuslinjoja, maakaasun mittausasemia ja korkeapaine-eroilla toimivia polttoaineterminaalien jakelujakoputkia.
Tarjoaa neljänneskierroksen eristyksen syövyttämättömille hiilivedyille, liuottimille, prosessikaasuille ja käyttöilmalinjoille. Syövyttäville kemikaalilinjoille on saatavana ruostumattomasta teräksestä valmistettuja CF8/CF8M runkovaihtoehtoja.
Hallitsee korkean lämpötilan höyryn jakelua, lauhdejohtoja ja kattilan syöttövesisilmukoita. Päivitetyt PEEK- tai PPL-istuimet estävät lämpömuodonmuutoksia nopeissa lämpötilasykleissä.
Tarjoaa luotettavaa palvelua kunnallisissa vesihuoltoverkoissa, teollisuuden jäähdytysvesipiireissä ja vedenkäsittelyn suodatuslaitoksissa, jotka vaativat korkean syklin kestävyyttä.
Zhejiang Zhongguan Valve Manufacture Co., Ltd.omistaa kaksi erikoistunutta tuotantolaitosta Tianjinissa (veden toimitusketju/valurauta) ja Wenzhoussa (teollinen toimitusketju/valuteräs).
Moniakseliset CNC-sorvit koneen venttiilipallot ja istukkapinnat tarkkoihin mikrotuumatoleransseihin, mikä pidentää istukan käyttöikää.
Saatavana pidennetyillä varrella maanalaiseen huoltoon, lukituskahvalaitteilla ja laippaliitännöillä, jotka on räätälöity ANSI-, DIN- tai GB-standardien mukaan.
Toteutamme yksittäisen yksikön vaihtopyynnöt huoltokutsut sekä monikonttiprojektilähetykset.
Yksityiskohtaiset suunnittelutarjoukset ja CAD-mittapiirustukset julkaistaan 24 tunnin sisällä vakiokokoonpanoista.
ISO-sertifikaatit ja 1 vuoden tuotetakuu, joka tarjoaa ilmaisen yksikön vaihdon todetuille valmistusvirheille. Tarkista meidäntodistuksetlisätietoja.
Toimitamme korotetun pinnan (RF), litteän pinnan (FF) ja rengastyyppisen liitoksen (RTJ). RF on vakiona paineille luokkaan 300 asti. FF:tä käytetään liitettynä valurautalaitteisiin kehon rasituksen välttämiseksi. RTJ on suunniteltu korkeapaineluokan 600 järjestelmiin, joissa käytetään metallisia liitosuria.
Testauksen jälkeen kaikki sisäkammiot ja laippapinnat saavat ruosteenestoöljyä ja suojaavat muoviset päätysuojukset. Lähetykset trooppisiin tai merellisiin ympäristöihin kääritään höyrykorroosion estoainekalvoon (VCI) ja pakataan suljettuihin, lämpökäsiteltyihin puukoteloihin.
Kyllä. Normaali WCB-teräs toimii -29 °C:ssa. Pakkasolosuhteissa korvaamme rungon materiaalin matalan lämpötilan hiiliteräksellä (LCB/LCC) ja lisäämme laajennetut konepellit suojaamaan varren tiivistettä jäätymiseltä.
Tianjinin toimipisteemme valmistaa valurautaisia vesiventtiilejä, kun taas Wenzhoun toimipisteemme valmistaa valuteräksisiä ja ruostumattomia teollisuusventtiilejä. Tämän WCB-palloventtiilin tilaukset ohjataan suoraan Wenzhouhun erikoistuotantoa ja testausta varten.
