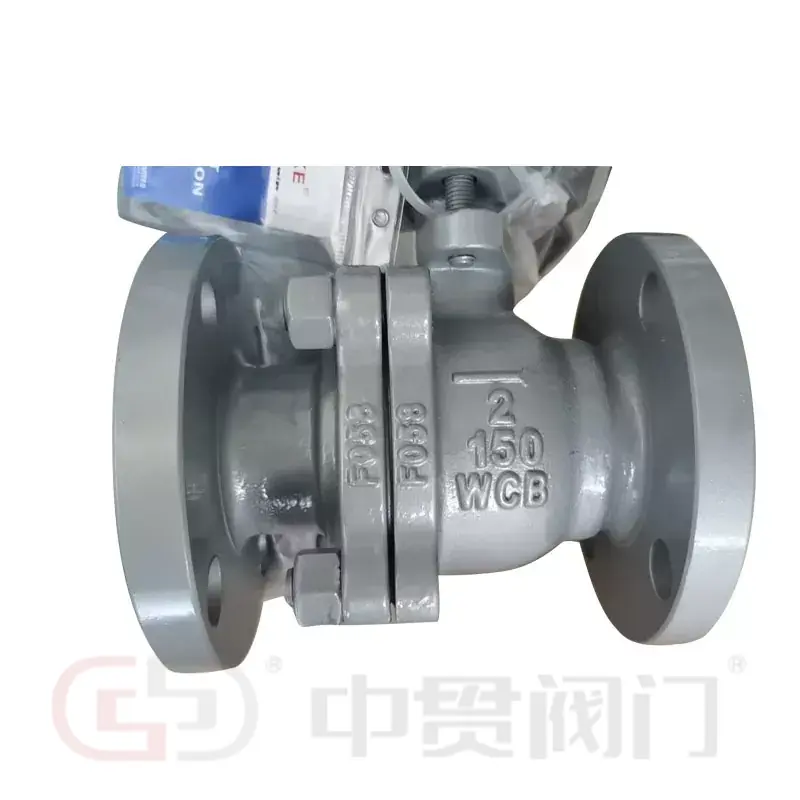

Venttiili käyttää WCB-hiiliterästä pääpaineen sisältävänä rungossaan. Tätä materiaalia käytetään yleisesti teollisuusvesi-, öljy- ja höyrypalveluissa, joissa hiiliteräs on yhteensopiva käyttöaineen kanssa. Zhongguan listaa myös LCB:n ja WCC:n vaihtoehtoisina runkomateriaaleina, mikä mahdollistaa materiaalin valinnan käyttölämpötilan, mekaanisten vaatimusten ja projektin spesifikaatioiden mukaisesti.
Rakentamisen tärkeimmät yksityiskohdat ovat:
ASTM A216 WCB valettu hiiliteräs tärkeimpiin painetta sisältäviin komponentteihin.
Pallo liikkuu hieman paine-eron alaisena painaen myötävirtaistuinta vasten sulkutiivisteen muodostamiseksi.
PTFE, R-PTFE, PEEK ja PPL ovat listattuja vaihtoehtoja erilaisiin tiivistys- ja käyttövaatimuksiin.
SS304, SS316 ja 13Cr ovat saatavilla vaihtoehtoja.
Päärunko ja toissijainen runko on yhdistetty pulteilla, mikä mahdollistaa pääsyn sisäisiin osiin huollon aikana.
Hiiliteräsrungon ja valittujen sisämateriaalien yhdistelmä tekee WCB:n kelluvasta palloventtiilistä laippaliitännällä soveltuvan yhteensopiviin teollisiin materiaaleihin, joissa tarvitaan luotettavaa sulkemista ja käytännöllistä huoltoa.
Laipalliset päät muodostavat pulttiliitoksen vastaaviin putkilinjojen laippoihin. Zhongguan listaa RF-, FF- ja RTJ-tiivistyspintavaihtoehdot erilaisten putkistojen eritelmien mukaiseksi. Nämä kokoonpanot tukevat asennussuunnittelua kaikissa teollisuusprojekteissa edellyttäen, että venttiililaipan mitat, paineluokka ja pinta vastaavat kytkettyjä laitteita.
Listatut koko- ja painealueet kattavat useita putkistokokoonpanoja. Luokka- ja PN-luokitukset kuuluvat eri merkintäjärjestelmiin, eikä niitä pidä käsitellä suoraan keskenään vaihdettavina tarkistamatta soveltuvia standardeja ja suunnitteluehtoja.
Materiaalien yhteensopivuus ja paine-lämpötilarajat määräävät, sopiiko venttiili tiettyyn huoltoon. WCB-hiiliteräs soveltuu yleensä yhteensopiviin vesi-, öljy- ja höyrysovelluksiin, kun taas istuimen materiaali vaikuttaa tiivistyskykyyn valituissa käyttöolosuhteissa.
Tyypillisiä sovellusalueita ovat:
On-off-eristys yhteensopivassa öljy- ja kaasupalvelussa määritettyjen paine-, lämpötila- ja väliainevaatimusten mukaisesti.
Yhteensopivien prosessinesteiden eristäminen. Syövyttävät materiaalit edellyttävät rungon, pallon, varren ja istuimen yhteensopivuuden huolellista arviointia.
Vesi- ja höyryputket, joissa valitut venttiilimateriaalit ja paine-lämpötilaluokitukset täyttävät järjestelmävaatimukset.
Putkilinjojen eristys teollisissa vesijärjestelmissä materiaalivalinnalla vesikemian ja käyttöolosuhteiden mukaan.
Toistuva avaaminen ja sulkeminen yhteensopivissa prosessilinjoissa, toimintatiheys ja huoltovaatimukset huomioidaan valinnassa.
Toimitetut tuotetiedot antavat maksimilämpötilan425 °Ckuvatulle venttiilille, mutta tätä lukua ei pidä tulkita sallituksi lämpötilaksi kaikilla paineluokilla tai jokaisella istukkamateriaalilla. PTFE:llä, R-PTFE:llä, PEEK:lla ja PPL:llä on erilaiset lämpötila- ja käyttöominaisuudet. Lopullinen sallittu toiminta-alue riippuu koko venttiilikokoonpanosta.
Kelluva pallomekanismi luottaa paine-eroon pallon työntämiseksi kohti alavirran istuinta. Tämä kosketin auttaa muodostamaan sulkutiivisteen, kun taas valittu istukkamateriaali määrää sen sopivuuden väliaine- ja käyttölämpötilaan.
Kaksiosainen pultattu runko mahdollistaa pääsyn sisäisiin komponentteihin huoltoa varten. Rakennus- ja huoltomenettelystä riippuen runko voidaan avata huollettavien osien tarkastusta tai vaihtoa varten ilman, että koko putkistokokoonpanoa on purettava. Eristys, paineenalennus ja turvallinen käsittely ovat edelleen välttämättömiä ennen huoltoa.
Muita suunnittelu- ja hankintanäkökohtia ovat:
Luettelossa on puhallusta estävä varsi, joka auttaa estämään varren irtoamisen epänormaaleissa paineolosuhteissa.
Korkean alustan kokoonpano, joka on yhteensopiva ISO 5211 -asennuksen kanssa, on saatavana pneumaattisten tai sähköisten toimilaitteiden asennukseen.
Lukituskahva voidaan määrittää estämään tahaton käsikäyttö.
Laippapinnan, porauksen, paineluokan, vastakkaisten mittojen ja toimilaitteiden liitäntöjen tulee vastata projektin putkisto- ja ohjausvaatimuksia.
Mukana toimitetut tekniset tiedot eivät takaa paloturvallista ja antistaattista suorituskykyä. API 6D ja ASME B16.34 on listattu suunnittelustandardeiksi, ja API 598 on listattu testausstandardiksi; nämä viittaukset eivät yksin vahvista paloturvallista sertifikaattia tai antistaattista rakennetta.
Lisäturvaominaisuuksia vaativissa projekteissa seuraavat kohdat edellyttävät erityistä teknistä dokumentaatiota:
Paloturvallinen suorituskyky:Tarkista sovellettava palotestistandardi ja sitä tukeva testiraportti tai sertifikaatti.
Antistaattinen rakenne:Tarkista, onko mukana antistaattinen laite ja onko sen suorituskyky testattu.
Paineen ja vuodon testaus:Vahvista sovellettava testimenettely, paine, hyväksymiskriteerit ja tarkastuspöytäkirjat.
Materiaalin jäljitettävyys:Tunnista määritellyt rungon, pallon, varren ja istuimen materiaalit tilausasiakirjoissa.
Toimintarajat:Määritä sallittu paine ja lämpötila valitulle koolle, paineluokalle ja istuinyhdistelmälle.
Nämä tarkastukset koskevat erityisesti hiilivetyhuoltoa, korkean lämpötilan putkistoja ja asennuksia, joissa on määritelty turvallisuusvaatimukset.
Zhongguanilla on vuonna 2016 perustetussa Tianjinissa ja Oubeissa, Yongjiassa, Wenzhoussa venttiilien tuotantoasemat.Zhejiang Zhongguan Valve Manufacture Co., Ltd.on perustettu vuonna 2019. Yrityksellä on yli 19 vuoden kokemus venttiilialalta.
Tuotantolaitteisiin kuuluvat venttiilien paineen testauskoneet, venttiili-istukan asennuslaitteet, akseli-holkkiliitoslaitteet ja merkintäkoneet. Zhongguanilla on ISO-sertifikaatit venttiilituotteilleen ja se tarjoaa WRAS-sertifioituja istuimia soveltuville läppäventtiileille. Tarkista meidäntodistuksetjayhteistyötapauksetlisätietoja.
vartenWCB kelluva palloventtiili laippaliitännällä, valintatiedot sisältävät WCB-, LCB- tai WCC-runkomateriaalin, DN15–DN600-kokoalueen, paineluokan, RF/FF/RTJ-laippapinnan ja istuinmateriaalin. Aiheeseen liittyvät vaihtoehdot samassapalloventtiiliperhe on myös saatavilla. Zhongguan työskentelee myös suunnitteluyritysten ja kauppiaiden kanssa Vietnamissa, Malesiassa ja Singaporessa.
WCB on valettu hiiliteräsmateriaali, jota käytetään monissa teollisissa putkistosovelluksissa. Toimitetuissa tiedoissa luetellaan tämän venttiilin maksimilämpötila 425 °C, mutta sallittu käyttölämpötila on arvioitava paineen, istukkamateriaalin ja koko venttiilikokoonpanon ohella.
Sopivuus riippuu kemiallisesta koostumuksesta, pitoisuudesta, lämpötilasta sekä rungon ja sisäisten materiaalien yhteensopivuudesta. Ruostumattomasta teräksestä valmistetut kuula- tai varsivaihtoehdot eivät sinänsä varmista, että koko venttiili soveltuu syövyttävälle aineelle.
Ilmoita nimellishalkaisija, paineluokka, laipan pinta, käyttöväliaine, paine- ja lämpötilaolosuhteet, istuimen mieltymys ja manuaaliset tai automaattiset käyttövaatimukset. Kaikki paloturvalliset, antistaattiset tai projektikohtaiset testausvaatimukset on myös ilmoitettava.
