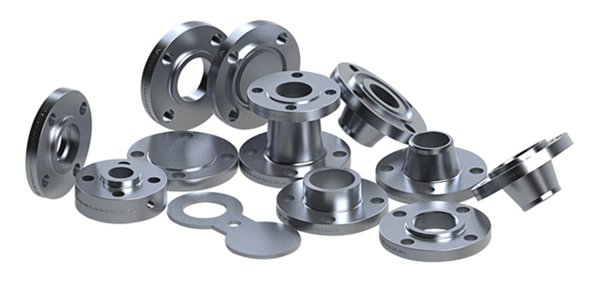

Mikä on laippaliitäntä?
Laippaliitos on liitäntämenetelmä, jossa käytettiin laajasti irrotettavaa mekaanista. Se käyttää usein laippaparia, tiivistetiivistettä ja pultteja ja muttereita putkien, venttiilien tai laitteiden liittämiseen tiukasti yhteen.
Sen pääperiaate on:käyttämällä pulttien kiristysvoimaa puristamaan tiivistetiiviste laippojen väliin, mikä suojaa nestettä (nestettä tai kaasua) vuotamiselta.

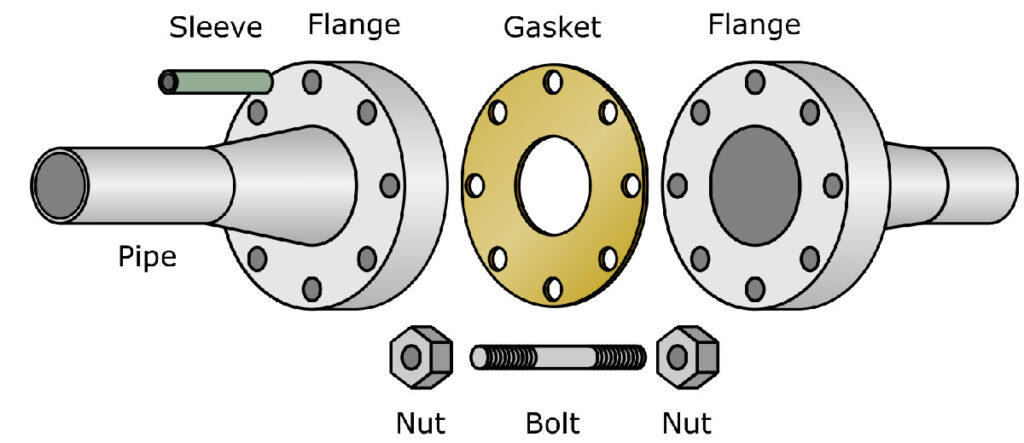

Tyypillinen laippaliitäntä, joka sisältää seuraavat neljä pääosaa:
Laippa: Putken tai laiteportin päähän kiinnitetty levyn muotoinen osa, tyypillisesti pultinrei'illä.
Tiivistetiiviste: Laita kahden laipan tiivistyspintojen väliin, se painetaan tiivistyksen tekemiseksi.
Pultit ja mutterit: Mene laippojen pultinreikien läpi saadaksesi tartuntavoiman.
Tiivistyspinta: Laipan pinta, joka lähestyy tiivistettä; sitä on eri tyyppejä (esim. kohotetut kasvot, miehen/naisen kasvot jne.).
Tärkeimmät edut:
Suuri etu ja tukeva tiivistys: Pätevä käsittelemään korkeaa painetta, korkeaa lämpötilaa tai syövyttävää materiaalia.
Helppo purkaa ja huoltaa: Liitäntä voidaan helposti avata putken puhdistusta, laitteiden tarkastusta tai osan vaihtoa varten.
Hyvä korvattavuus: Laipat noudattavat kansallisia standardeja (esim. GB), kemianteollisuuden standardeja (esim. HG), mekaanisen teollisuuden standardeja (esim. JB) ja kansainvälisiä standardeja (esim. ANSI/ASME, DIN). Eri valmistajien tuotteita voidaan vaihtaa, jos ne noudattavat samaa standardia.
Yleiset sovellukset:
Putkilinjasuunnittelu: Putkien yhdistäminen putkiin, putkien liittäminen venttiileihin ja putkien yhdistäminen pumppuihin.
Painesäiliö: Kiinnikkeet reaktioastioiden ja astioiden kaivoille ja käsiaukille.
Yhteyspiste: Paineistimien tulo- ja ulostuloliitännät sekä liitännät kanavan vaipan ja lämmönvaihtimien vaipan välillä.
Tuotantojärjestelmät ja yleishyödylliset palvelut: Öljy, kemikaalit, maakaasu, vedenkäsittely, lämmitysjärjestelmät ja niin edelleen.
Yksinkertainen vertailu muihin liitäntätapoihin:
Hitsaukseen verrattuna: Laippaliitokset ovat irrotettavia, mutta ne ovat kalliimpia ja voivat aiheuttaa ylimääräisiä mahdollisia vuotokohtia.
Kierreliitäntöihin verrattuna: Laippaliitännät kestävät korkeampia paineita ja mukautuvat suurempiin putkien halkaisijoihin, mutta ne ovat monimutkaisempia asentaa ja vaativat enemmän tilaa.
Yksinkertainen yhteenveto: Kun vaaditaan korkean paineen kestoa, suuria putkien halkaisijoita tai vaaditaan toistuvaa purkamista huoltoa varten, laippaliitäntä on yleensä suosikkimenetelmä. Yleisimpiä esimerkkejä ovat sammutusvesiputkien tai tehtaan höyryputkien liittimet, jotka korostavat "korotettuja kiekkoja" ja kiinnitetään pulttien ympyrällä.
