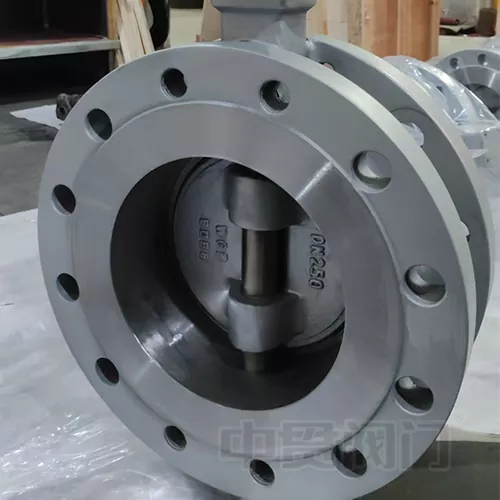

A perhonen venttiilion yleisesti käytetty putkilinja nesteiden kuljettamiseen teollisissa sovelluksissa. Siinä on laaja valikoima sovelluksia, kuten kemiallisessa prosessoinnissa, metallurgiassa, kaasugeneraattoreissa, hiilikaasussa, maakaasussa, nesteytetyssä öljykaasussa ja kuumien/kylmien ilmajärjestelmien.
Perhonen venttiilin toimintaperiaatteeseen sisältyy nesteen väliaineen virtauksen sääteleminen perhoslevyn läpi. Butterfly -levy on sijoitettu pystysuoraan putkilinjaan. Se on levynmuotoinen ja pyörii venttiilin rungon akselin ympäri. Venttiilin varren käyttämisellä perhonen levyn taipumakulma voidaan säätää nesteen väliaineen virtausnopeuden hallitsemiseksi.
On monia erityyppisiäperhonen venttiiliS, kuten samankeskiset perhonen venttiilit, offset-perhonen venttiilit, kaksois-offset-perhonen venttiilit ja kolminkertainen perhonen venttiilit. Samankeskeisen perhonen venttiilin ominaisuus on, että venttiilin kanta -akseli, pyöreän perhoslevyn keskipiste ja venttiilin rungon keskusta ovat kaikki samassa vaiheessa. Tämän tyyppisellä perhonen venttiilillä on yksinkertainen rakenne ja se on helppo valmistaa. Sen haitta on kuitenkin se, että perhonen levy on jatkuvasti kitkaa venttiilin istuimella, mikä johtaa nopeaan kulumiseen. Butterfly-venttiili käsittelee tätä ongelmaa. Se erottaa venttiilin kanta -akselin perhonenlevykeskuksesta lievittäen perhonen levyn ja venttiilin istuimen välistä puristusta. Kaattamalla venttiilin varren keskusta sekä perhonen levykeskuksesta että venttiilin rungon keskuksesta, saamme kaksois-offset-perhosenttiilin. Tämä rakenne vähentää tehokkaasti kitkaa perhoslevyn ja venttiilin istuimen välillä, minimoimalla kulumisen ja venttiilin käyttöikä merkittävästi. Butterfly-venttiileillä on kuitenkin myös haittoja käsitellessään korkean lämpötilan nesteväliainetta. Jos käytetään korkean lämpötilan kestäviä kovia tiivisteitä, väliaine on taipuvainen vuotamiseen. Toisaalta, jos käytetään pehmeitä tiivisteitä, ne eivät kestä korkeita lämpötiloja. Tämän kysymyksen ratkaisemiseksi kolminkertainenperhonen venttiilikehitettiin. Kolmas siirto erottaa kartiomaisen perhoslevyn tiivistyspinnan akselin lieriömäisen venttiilin rungon akselista muuttaen perhonen levyn tiivistimen poikkileikkaukseksi pyöreästä elliptiseksi. Tämä muuttaa alkuperäisen paikannustiivisteen vääntömomentin tiivisteeksi ja saavuttaa tiivistyksen venttiilin istuimen kosketuspaineen kautta.
