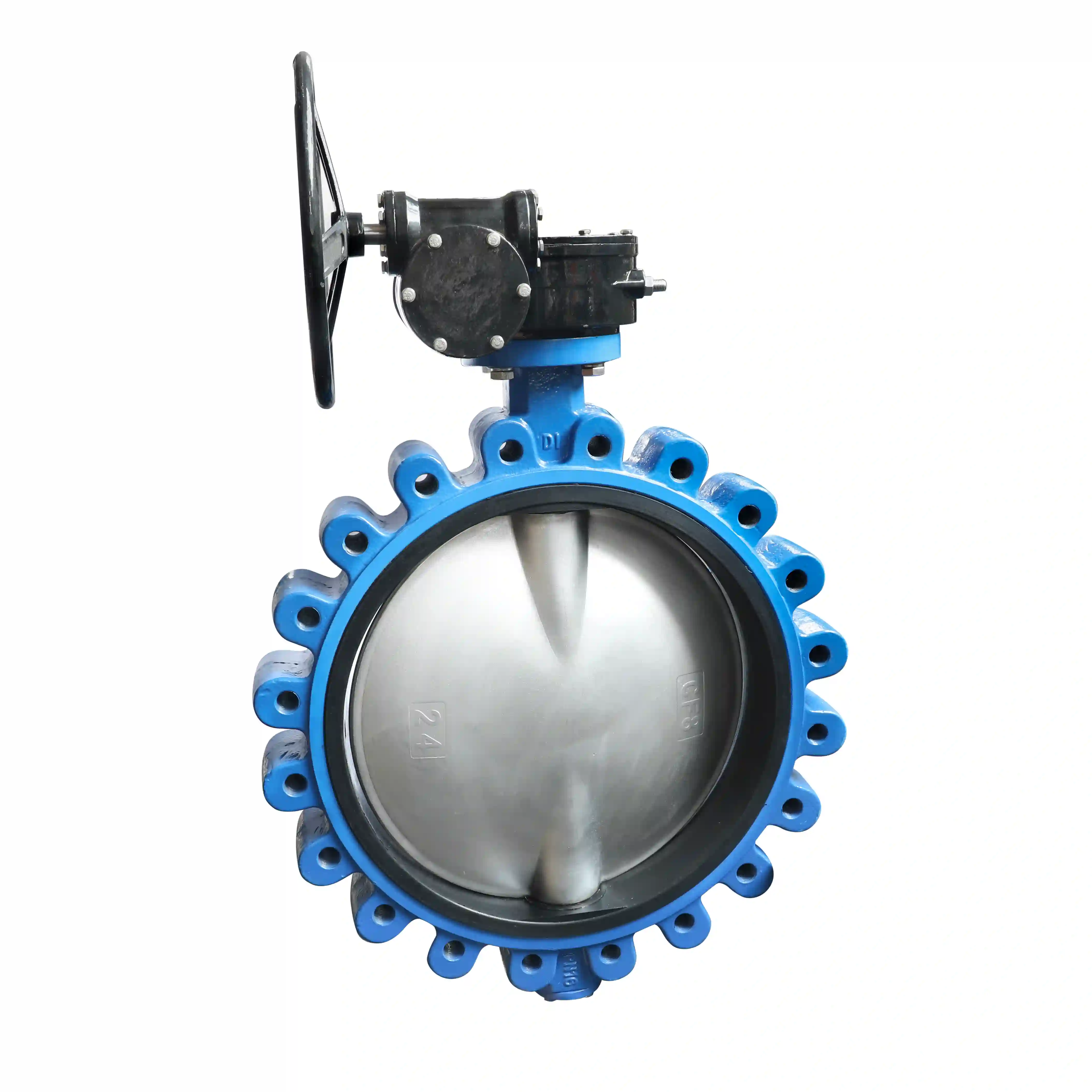

"Lug-tyyppinen liitäntä" viittaa tyypillisesti tapaan asentaa korvaketyyppinen läppäventtiili putken laippojen väliin. Tämä liitäntätapa on hyvin yleinen teollisissa putkistojärjestelmissä. Se on saanut nimensä venttiilirungosta, jossa on "korvake" ja pultinreiät.
Tämän kytkentämenetelmän ymmärtämiseksi paremmin sitä voidaan verrata toiseen yleiseen tyyppiin: kiekotyyliseen liitäntään.
Riippumaton liitäntä, ei häiritse: Merkittävin ominaisuus korvaketyyppisessä liitännässä on, että kummallakin puolella olevat putket on kiinnitetty erikseen venttiiliin pulteilla. Toisin sanoen vasemman puolen laippa on pultattu venttiilin vasempaan korvakkeeseen ja oikea puoli vastaavasti oikeisiin korvakkeisiin. Tämä mahdollistaa putkiston kummankin puolen irrottamisen itsenäisesti vaikuttamatta vastakkaisen puolen tiivisteeseen.
Asetalug-tyylinen läppäventtiilikahden putken laipan väliin ja kohdista pultinreiät.
Kiinnitä laippa molemmilla puolilla pulteilla venttiilin vastaavien korvakkeiden kierrereikiin tai läpimeneviin reikiin.
Tämä muotoilu tarjoaa useita erillisiä etuja:
Helpottaa "umpikuja" palvelua: Kun venttiili on asennettava putkilinjan päähän (esim. tyhjennysventtiilinä putken päähän), toisella puolella on vain laippa. Korvamainen venttiili voidaan pultata suoraan tähän yhteen laippaan - mitä kiekotyylinen venttiili ei pysty tekemään.
Parempi järjestelmän vakaus: Verrattuna kiekkomaisiin venttiileihin, jotka kiinnittävät ne pitkiin pultteihin laippojen väliin, korvaketyyppisten venttiilien itsenäinen kiinnitys tarjoaa vahvemman tuen. Sovelluksissa, joissa putkistoissa esiintyy tärinää tai vaihtelevaa painetta, tämä liitäntämenetelmä tarjoaa paremman vakauden ja luotettavuuden.
Helpompi huolto: Koska putkiston molemmat puolet on kytketty toisistaan riippumatta, kun venttiiliä on huollettava tai vaihdettava, vain työstettävä puoli on purettava. Putkien molempia puolia ei tarvitse irrottaa samanaikaisesti, mikä vähentää merkittävästi seisokkiaikaa.
-
