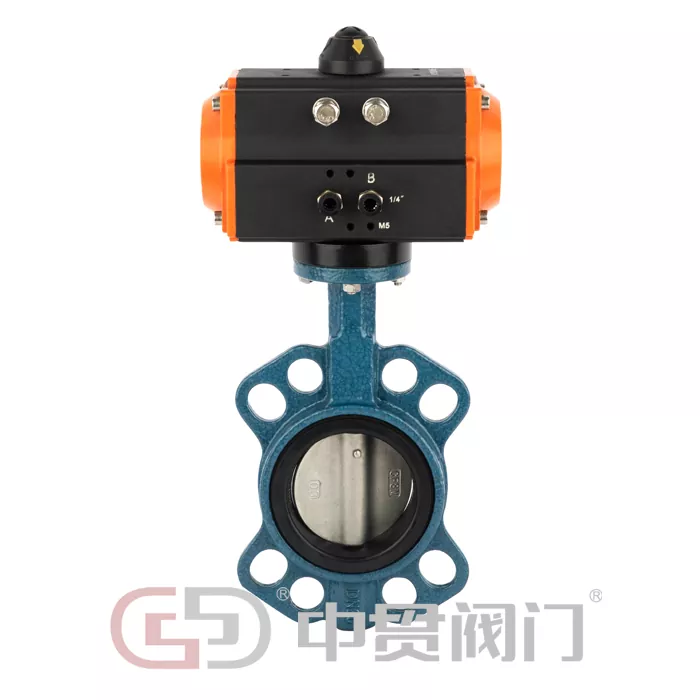

Pneumaattisesti toimiva läppäventtiili

Pneumatic Actuated Butterfly Valve on paineilmalla toimiva läppäventtiili. Sen ydin koostuu pneumaattisesta toimilaitteesta ja venttiilirungosta. Pneumaattinen toimilaite pyörittää venttiililevyä 90°, jolloin se katkaisee tai säätelee väliaineen virtausta putkilinjassa. Butterfly Valve tarjoaa nopeamman vasteen ja helpomman käytön. Sitä voidaan käyttää asennoittimen kanssa tarkkaan ohjaukseen, ja sitä käytetään laajalti erilaisissa teollisuus- ja kunnallisissa putkistojärjestelmissä, jotka mukautuvat erilaisiin mediansiirtotarpeisiin.

Pneumatic Actuated Butterfly Valve on yksi Zhongguan Valven ydintuotteista, ja se jatkaa läppäventtiilituotteidemme korkealaatuista perinnettä. Raaka-aineiden hankinnasta tuotantoon ja jalostukseen ja sitten valmiiden tuotteiden testaukseen, jokainen vaihe noudattaa tiukasti alan standardeja varmistaakseen pitkän aikavälin vakaan toiminnan ja täyttää eri asiakkaiden todelliset käyttöolosuhteet.

Ominaisuudet

Pneumatic Actuated Butterfly Valve -venttiilin ydinrakenne koostuu kolmesta pääkomponentista, jotka toimivat yhdessä varmistaen venttiilin vakaan toiminnan. Erityinen rakenne on seuraava:

• Pneumaattinen toimilaite: Venttiilin tehoytimenä se on yksitoiminen ja kaksitoiminen. Valmistettu alumiiniseoksesta, se on kevyt, erittäin luja ja tarjoaa vakaan vääntömomentin. Se voidaan valita joustavasti venttiilin halkaisijan ja käyttöolosuhteiden mukaan, mikä varmistaa venttiililevyn tasaisen pyörimisen ja luotettavan toiminnan.
• Läppäventtiilin runko: Venttiilin runko on valmistettu valuraudasta, valuteräksestä tai ruostumattomasta teräksestä jne. Virtauskanava on suunniteltu virtaviivaiseksi ja sisäseinämä on sileä, mikä voi tehokkaasti vähentää nesteen vastusta ja vähentää järjestelmän energiankulutusta; venttiililevyssä on pyöreä rakenne ja se sopii tiiviisti venttiilin istukkaan varmistaakseen tiivistyksen ja estääkseen väliaineen vuotamisen.
• Ohjaustarvikkeet: Venttiilien asennoittimet, rajakytkimet, solenoidiventtiilit ja muut lisävarusteet voidaan varustaa asiakkaan tarpeiden mukaan. Asennoittimet voivat saavuttaa tarkan venttiilin avauksen säädön, rajakytkimet voivat antaa reaaliaikaista palautetta venttiilin toimintatilasta ja solenoidiventtiileillä ohjataan toimilaitteiden toimintaa automaattisen ohjauksen saavuttamiseksi.

I. Ajo- ja ohjausominaisuudet

Joustava käyttötapa: Käyttää yksi- tai kaksitoimisia pneumaattisia toimilaitteita, valittavissa käyttöolosuhteiden mukaan. Yksitoimiset toimilaitteet nollautuvat automaattisesti jousivoiman avulla, jos ilmansyöttö katkeaa, mikä varmistaa järjestelmän turvallisuuden.

Tarkka ja kätevä ohjaus: Voidaan varustaa älykkäällä asennoittimella, joka vastaanottaa 4-20 mA virtasignaaleja, jotta saavutetaan jatkuva avauksen säätö 0 %:sta 100 %:iin, ja ohjaustarkkuus on ±0,5 % - ± 1 %, sopii erittäin tarkkoihin virtauksen säätöskenaarioihin.

Nopea vastenopeus: Venttiilin kytkentäaika on vain 3-10 sekuntia. Hätäpysäytysskenaarioissa täysin suljettu malli 1 sekunnissa voidaan räätälöidä, mikä on paljon parempi kuin perinteiset sähköventtiilit ja sopii nopeaa reagointia vaativiin käyttöolosuhteisiin.

II. Tiivistys- ja kestävyysominaisuudet

Luotettava tiivistysteho: Pehmeät tiivisteet tai metallitiivisteet voidaan valita materiaalin ominaisuuksien mukaan. Pehmeät tiivisteet voivat saavuttaa ANSI-luokan VI nollavuotoja, kun taas metallitiivisteet voivat saavuttaa ANSI-luokan IV, mikä estää tehokkaasti väliainevuodot.

Korkea kestävyys: Venttiilin runko on valmistettu korkealaatuisista materiaaleista, ja venttiililevyn pinta voidaan pinnoittaa tarvittaessa kovaseoksella tai keraamisella pinnoitteella, mikä tekee siitä kulutusta kestävän ja korroosionkestävän. Tiivisteet on valmistettu korkealaatuisista materiaaleista, mikä takaa pitkän käyttöiän ja pienentää myöhempiä huoltokustannuksia.

Kompakti rakenne: Pienikokoinen ja kevyt, painaa vain 1/3 - 1/5 saman halkaisijan omaavasta luistiventtiilistä, se vaatii vähemmän asennustilaa, on helppo asentaa ja säästää asennusaikaa ja kustannuksia.

III. Muut ydinominaisuudet

Alhainen virtausvastus ja alhainen energiankulutus: Virtausvastuskerroin täysin avoimessa tilassa on ≤0,5, paljon pienempi kuin luistiventtiileillä ja palloventtiileillä, mikä vähentää tehokkaasti pumppujen, puhaltimien ja muiden voimalaitteiden energiankulutusta, jotka sopivat suuriin virtausnopeuksiin.

Laaja yhteensopivuus: Soveltuu erilaisiin väliaineisiin, kuten vesi-, höyry-, öljy- ja happo-/alkaliliuokset, jotka kattavat erilaisia ​​käyttöolosuhteita, kuten matalan lämpötilan, korkean lämpötilan ja korkean paineen, ja täyttävät useiden teollisuudenalojen tarpeet.

Helppokäyttöinen: Tukee sekä manuaalista (kahva, kierukkavaihde) että pneumaattista käyttöä. Käsikäyttöä voidaan käyttää hätätilanteissa, kun ilmansyöttö katkeaa, mikä varmistaa järjestelmän normaalin toiminnan.

FAQ

1. Mikä on paineilmakäyttöisen läppäventtiilin vaadittava ilmansyöttöpaine?

Normaali ilmansyöttöpaine on 0,4-0,6 MPa. Tätä voidaan säätää sopivasti toimilaitteen mallin ja venttiilin halkaisijan mukaan. Ota yhteyttä myyntitiimiimme saadaksesi erityisiä neuvoja käyttöehtojesi perusteella.

2. Kuinka valita pehmeä- ja metallitiiviste pneumaattisesti toimivien läppäventtiilien välillä?

Pehmeät tiivisteet (kumi, PTFE) soveltuvat matalapaineisiin, normaalilämpötioihin, puhtaisiin väliaineisiin (kuten vesijohtovesi, elintarvikelaatuiset nesteet), jotka tarjoavat korkean vuodonkestävyyden ja voivat saavuttaa nollan vuodon. Metallitiivistetyypit soveltuvat korkeisiin lämpötiloihin, korkeapaineisiin, hiukkasia sisältäviin tai syövyttäviin väliaineisiin (kuten höyry, kemialliset raaka-aineet), jotka tarjoavat vahvemman lämpötilan ja paineenkestävyyden. Asiakkaat voivat valita mediaominaisuuksiensa ja käyttövaatimustensa perusteella.

3. Voitko räätälöidä suurihalkaisijaisia ​​malleja pneumaattisista läppäventtiileistäsi?

Kyllä. Vakiotuotantomme halkaisija on DN40-DN1600. Jos haluat suuremman halkaisijan pneumaattisesti toimivan läppäventtiilin, ota yhteyttä myyntitiimiimme. Räätälöimme tuotannon tarpeidesi mukaan ja varmistamme, että tuote täyttää käyttövaatimukset.

4. Mikä on tuotteen takuuaika?

Pneumaattisesti toimivalla läppäventtiilillämme on yhden vuoden takuu. Takuuaikana tarjoamme ilmaiset korjaus- tai vaihtopalvelut laatuongelmiin, jotka eivät johdu inhimillisestä virheestä. Tarjoamme myös pitkäaikaista myynninjälkeistä huoltotukea.

5. Kuinka asentaa ja huoltaa paineilmakäyttöinen läppäventtiili?

Tarkista ennen asennusta, että kaikki venttiilin osat ovat täydellisiä ja oikeaa mallia ja että venttiilin rungon sisällä ei ole vieraita esineitä. Varmista asennuksen aikana, että venttiili on linjassa putkilinjan kanssa, laippaliitos on tukeva ja vältä tiivisteiden polttamista hitsauksen aikana. Päivittäistä huoltoa varten pidä venttiili puhtaana, tarkista säännöllisesti tiivisteiden kuluminen, vaihda kuluneet osat nopeasti ja voitele vaihteiston osat säännöllisesti varmistaaksesi venttiilin sujuvan toiminnan. Yksityiskohtaiset asennus- ja huolto-ohjeet toimitetaan.
