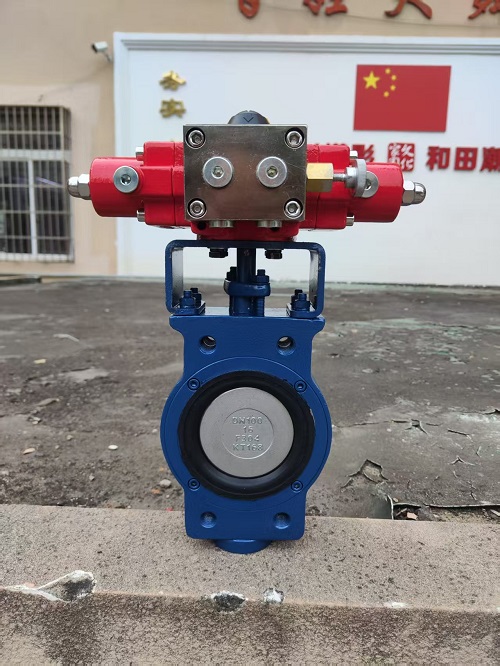

Semi Lug WCB CF8 eksentrinen läppäventtiilin materiaalirakenne ja tekniset parametrit on rakennettu tiukkojen tehdasstandardien mukaisesti kestämään suuria virtausnopeuksia, hankaavia aineita ja paine-eroja.
Valuteräsrakenne tarjoaa korkean rakenteellisen eheyden, vetolujuuden ja iskunkestävyyden raskaille putkilinjan jännityksille.
Investointivalettu 304 ruostumattomasta teräksestä valmistettu kiekko, jossa on tarkasti kiillotetut kosketuspinnat, jotka kestävät korroosiota, välineiden eroosiota ja istukan rappeutumista.
Muokattavat elastomeeriset istuinvaihtoehdot (EPDM, NBR, PTFE) tarjoavat elastisen muodonmuutoksen toistuvan nollavuotojen sulkemiseksi ANSI Class VI standardien mukaisesti.
Täysin integroitu nestevirtamoottori, joka tarjoaa nopeat vasteajat, tarkan modulaation ja luotettavan korkean vääntömomentin lähdön automatisoituja ohjaussilmukoita varten.
Samankeskisessä läppäventtiilissä on varsi, joka kulkee suoraan levyn ja istukan keskikohdan läpi, mikä johtaa jatkuvaan kumista metalliin hankautumiseen koko 90 asteen matkan ajan. Sitä vastoin Semi Lug WCB CF8 eksentrinen läppäventtiilin kaksoissiirretty rakenne asettaa karan akselin siirtymään sekä istukan tiivisteen keskikohdasta että putken keskilinjasta. Avattaessa levy irtoaa välittömästi istuinpinnasta minimoiden kitkan, vähentäen käyttömomenttia, välttäen istuimen muodonmuutoksia ja pidentäen merkittävästi komponenttien käyttöikää.
Vakiokiekkoventtiili liukuu kahden laipan välissä käyttämällä läpimeneviä pultteja, joissa on nollakohdistustuki huollon aikana. Täyskorvaisessa venttiilissä on kierretetyt pultinreiät, jotka kattavat koko kehän, mikä mahdollistaa täydellisen umpikujaeristyksen. Puolikorvainen runkorakenne yhdistää kierrekorvakkeen reiät avoimiin pulttiohjaimiin. Tämä puolikorvainen arkkitehtuuri mahdollistaa turvallisen läpiviennin alentaa kehon painoa ja nopeuttaa kohdistusta pitäen samalla venttiilin toisella puolella tuettuna osittaisen putkilinjan purkamisen aikana, mikä helpottaa huoltotyötä koko kokoonpanoa poistamatta.
WCB-hiiliteräs tarjoaa erinomaisen mekaanisen lujuuden ja paineeneristyksen neutraaleille, syövyttömille tai lievästi aggressiivisille teollisuusaineille, kuumalle vedelle, höyrylle ja hiilivedyille. CF8 ruostumaton teräs (304) sisältää 18 % kromia ja 8 % nikkeliä, mikä tekee siitä erittäin kestävän kemiallisia vaikutuksia, hapettumista, orgaanisia nesteitä ja kosteutta. WCB-ulkorungon ja CF8-kostutetun kiekon yhdistäminen optimoi kustannustehokkuuden ja varmistaa samalla korkean korroosionkestävyyden virtausreitillä.
Vaikka täyskorvaisia venttiilejä suositellaan todelliseen linjan pään umpikujapalveluun täydessä käyttöpaineessa, puolikorvainen rakenne voi tukea putkiston huoltoa, kun ne on pultattu ylävirran laippaan. Pysyvissä umpikujasovelluksissa, jotka edellyttävät täydellistä loppupään laipan poistoa maksimipaineella, ota yhteyttä tekniseen suunnittelutiimiimme myyntiä edeltävän valinnan aikana varmistaaksesi linjan paineluokituksen ja erityiset pulttikokoonpanot.
Kaksoissiirtymämekanismi ja hydraulinen ohjaus sopivat tiettyihin prosessiympäristöihin, jotka vaativat nopeaa, automaattista eristystä ja nollavuotoa:
Käsittelee raakaveden oton, jätevedenkäsittelylietteet ja kemikaalien annostelulinjat. Ruostumattomasta teräksestä valmistettu CF8-levy estää paikallisia pistesyöpymiä biologisista ja kemiallisista elementeistä, kun taas joustava istuin estää takaisinvirtausvuodot.
Integroitu polttoaineen varastoterminaaleihin, siirtopumppuihin ja hiilivetyputkiin. Hydraulinen toimilaite reagoi nopeasti korkeaan paine-eroon.
Tarjoaa kemiallisen kestävyyden mietoja happoja, emäksisiä pesuja ja teollisuusliuottimia vastaan käyttämällä PTFE-tiivisteisiä kokoonpanoja.
Käytetään jäähdytysvesipiireissä, matalapaineisessa höyryeristuksessa ja kattilan syöttöjärjestelmissä. Kaksinkertainen kinematiikka estää lämpösidoksen nopeiden lämpötilamuutosten aikana.
Käytetään suurissa jäähdytysvesijärjestelmissä, selluvarastolinjoissa ja elintarvike-/lääkelaitosten putkistoissa, jotka vaativat automaattisen hydraulitoiminnan.
Zhejiang Zhongguan Valve Manufacture Co., Ltd. käyttää täydellisiä sisäisiä koneistus-, kokoonpano- ja painetestauslaitteita. Jokaiselle yksikölle suoritetaan tiukka hydrostaattinen kuoren ja istuimen painetestaus puristuskoneilla ennen toimitusta.
Tekninen tiimimme auttaa suunnitteluurakoitsijoita ja varastojen jälleenmyyjiä seuraavissa asioissa:
Nesteiden yhteensopivuustarkastukset ja dynaaminen istuinmateriaalin valinta (EPDM, NBR, PTFE).
Vääntömomenttilaskelmat tarkan hydraulisen toimilaitteen pariliitoksen saamiseksi.
Laipan mittojen sovitus (PN10, PN16, ANSI-luokat).
Pohjoisten valuraudan toimitusketjujen ja eteläisten valuterästen valmistustukikohtien tukemana Wenzhoussa Zhongguan toimittaa tavarat jälleenmyyjille ja projektiurakoitsijoille Kaakkois-Aasiassa (Vietnam, Malesia, Singapore) ja maailmanlaajuisesti. Kaikilla tuotteilla on ISO-sertifioinnit, saatavilla olevat WRAS-sertifioidut istuinvaihtoehdot ja kattava 1 vuoden laatutakuu sekä ilmainen korvaava valmistusvirhe. Tarkista meidäntodistuksetjayhteistyötapauksetlisätietoja.
Ota yhteyttä myyntitiimiimme ja pyydä täysimittaisia P&ID-piirustuksia, painetestausdokumentaatiota tai mukautettuja tilavuustarjouksia semi-lug WCB CF8 -epäkeskiselle läppäventtiilille. Tutustu aiheeseen liittyenläppäventtiilivaihtoehtoja, kutenMerikäyttöinen puolikorvatyyppinen läppäventtiilijaKorvatyyppinen Butterfly Valve.
Kiristä laippapultit ristikkäin ja vaiheittain ilmoitettuun momenttiin. Tämä auttaa välttämään epätasaisen tiivisteen puristumisen ja rungon vääristymisen, erityisesti suuremmilla DN-koilla.
EPDM:ää käytetään yleensä veteen ja höyryyn, NBR:ää öljyyn ja polttoaineeseen ja PTFE:tä syövyttäviin väliaineisiin ja korkeampiin lämpötiloihin. Lopullisen valinnan tulee vastata todellisia väliaine-, lämpötila- ja paineolosuhteita.
Tarkista säännöllisin väliajoin ulkoiset vuodot, toimilaitteen vaste, pultin kiristysmomentti ja istuimen kuluminen. Kaikki käyttömomentin tai tiivistyksen muutokset on tarkastettava ennen käytön jatkamista.
Vahvista vaadittu venttiilin vääntömomentti, isku, ohjaussignaali ja hydrauliikan syöttöpaine. Toimilaitteen tulee tuottaa riittävä vääntömomentti sopivalla turvamarginaalilla todelliselle paine-erolle.
Tarkista laipan kohdistus, pultin kiristysmomentti, tiivisteen kunto ja onko istukkaan jäänyt vieraita aineita. Jos vuoto jatkuu, tarkasta tiiviste ja levyn kosketusalue ennen kuin palautat venttiilin huoltoon.
