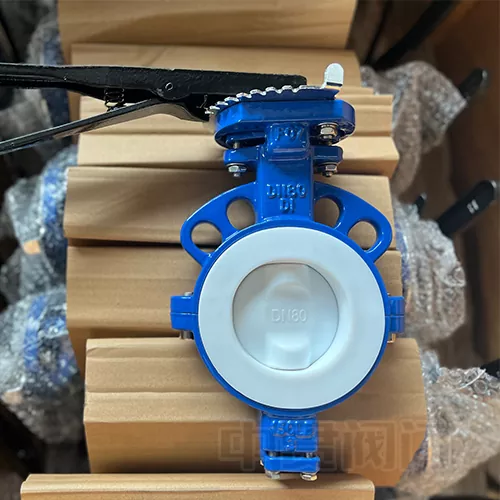

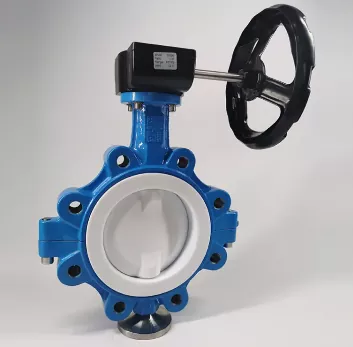

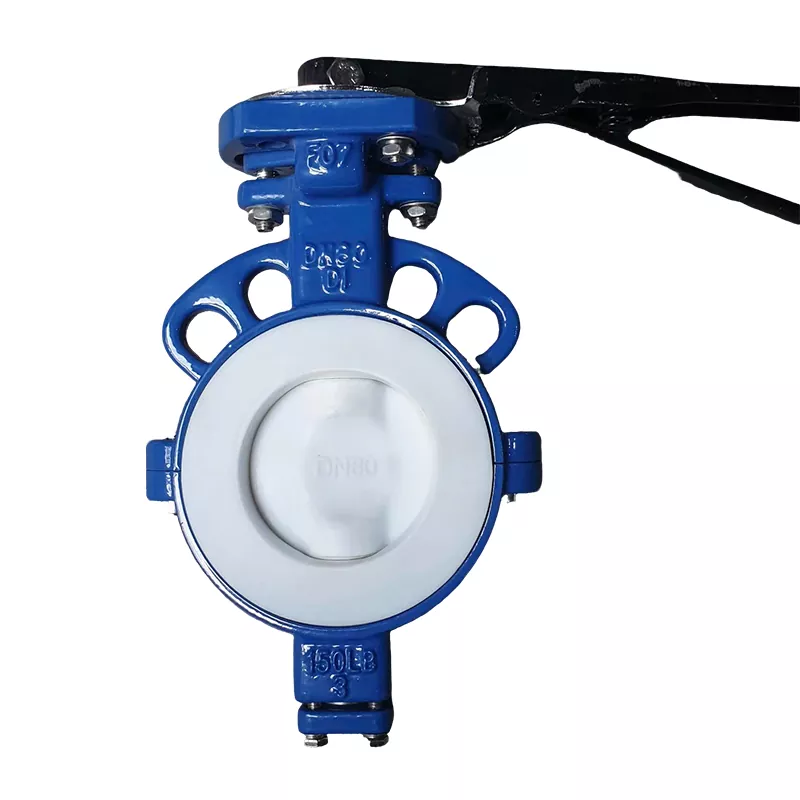

Jaettu runko, täysin PTFE-vuorattu läppäventtiili

Zhongguan Valven Split Body Fully PTFE -vuorattu läppäventtiili on ensiluokkainen, suorituskykyinen nesteenhallintaratkaisu, joka on suunniteltu erityisesti maailman haastavimpiin teollisuusympäristöihin. Tässä lippulaivaventtiilissä yhdistyvät edistyneet rakenteelliset innovaatiot huippuluokan materiaalitieteen kanssa, ja siinä on korkealuokkainen, korkeatiheyksinen polytetrafluorieteeni (PTFE) -vuori, joka tarjoaa läpäisemättömän suojan äärimmäistä kemiallista korroosiota, hankaavaa kulumista ja lämpöepävakautta vastaan.

Tinkimätön täydellinen korroosiosuojaus

Venttiilin runko sisältä ja ulkoa sekä levyydin on kokonaan kapseloitu raskaaseen polytetrafluorieteeniin (PTFE). Tämä luo läpäisemättömän, ei-reaktiivisen suojan vahvoja happoja, väkeviä emäksiä, klooria ja erittäin reaktiivisia orgaanisia liuottimia vastaan. PTFE:n erittäin alhainen kitkakerroin minimoi käyttömomenttivaatimukset, estää väliaineen kerääntymisen ja vähentää suspendoituneiden hiukkasten aiheuttamaa kuluttavaa eroosiota.

Jaetun rungon suunnittelun etu

Venttiilissä on ainutlaatuinen irrotettava ylä-/ala- tai vasen/oikea venttiilirunko, joka on kiinnitetty tiukasti korkealujuuksilla laippapulteilla.

• Linjahuolto ilman purkamista: Tämän jaetun rakenteen avulla huoltoryhmät voivat tarkastaa, huoltaa tai vaihtaa sisäiset kuluvat komponentit (kuten PTFE-venttiilin istukka ja kapseloitu levy) purkamatta kokonaan rakenteellista putkistojärjestelmää. Löysää vain rungon liitospultteja venttiilin rungon irrottamiseksi.

• Pienet seisokit ja työvoimakustannukset: Se yksinkertaistaa huoltoa ahtaissa tiloissa, alentaa työvoimakustannuksia ja parantaa merkittävästi järjestelmän toiminnan tehokkuutta.

• Saumaton putkilinjan jälkiasennus: Jaettu kokoonpano yksinkertaistaa venttiilien lisäämistä tai vaihtamista olemassa olevaan putkilinjainfrastruktuuriin teknisten remonttien aikana.




Tekniset tiedot ja materiaalistandardit

Parametri	Tekniset tiedot
Merkki/valmistaja	Zhejiang Zhongguan Valve Manufacture Co., Ltd.
Nimellishalkaisija-alue	DN40 - DN1600 (ylisuuret mukautetut mallit aina DN2400 asti saatavilla pyynnöstä)
Paineluokitus	PN6 / PN10 / PN16 / luokka 150
Vartalon suunnittelu	Kaksiosainen jaettu runko (ylä/ala tai vasen/oikea jaettu kohdistus)
Vuori & istuinmateriaali	Premium Virgin PTFE / PFA / korkean lämpötilan FEP
Rungon pohjamateriaali	Pallorauta (GGG40/50), hiiliteräs (WCB), ruostumaton teräs (CF8, CF8M)
Levyn asetukset	PTFE/PFA täysin kapseloitu levy, SS316, Hastelloy, kaksipuolinen teräsydin
Yhteysstandardi	Kiekko, korvake, U-osa, laipalliset päät (täysin yhteensopiva ASME, DIN, JIS, BS kanssa)
Toimilaitteen yhteensopivuus	Manuaalinen Anglo-vipu, matovaihteisto, pneumaattinen toimilaite, sähkötoimilaite

Kohdesovelluskentät

Jaetut rungot, täysin PTFE-vuoratut läppäventtiilimme toimivat turvallisuuden kannalta kriittisinä komponentteina tarkkaan kuristukseen ja absoluuttiseen eristykseen erilaisilla erittäin puhtailla ja vaarallisilla käsittelylinjoilla:

• Kemiallinen ja petrokemiallinen käsittely: tiivistetyn rikkihapon, suolahapon, kaustisen soodan ja erittäin haihtuvien kemiallisten reagenssien luotettava hallinta varmistaen samalla prosessin ehdottoman turvallisuuden.

• Lääke- ja biotekniikkavalmistus: Vaatimustenmukaiset, inertit ja kontaminoimattomat pintamallit, jotka ylläpitävät steriilit olosuhteet ja kestävät turvallisesti aggressiivisia Clean-In-Place (CIP)- ja Sterilize-In-Place (SIP) -kemiallisia käsittelyjä.

• Ruoan ja juoman tuotanto: Makuneutraalit, myrkyttömät PTFE-vuorauskomponentit, jotka estävät eräkontaminaation ja täyttävät tiukat terveysstandardit.

• Teollinen vedenkäsittely ja suolanpoisto: Erittäin vakaa happamien tai emäksisten vesivirtojen, kemikaalien annostelulinjojen ja suolapitoisten murtoveden talteenottoverkostojen hallinta.




Räätälöidyt OEM/ODM-palvelut ja laadunmukaisuus

Ymmärrämme Zhongguan Valvella, että ainutlaatuiset työolosuhteet vaativat räätälöityjä ratkaisuja. Tarjoamme kattavia, ammattimaisia ​​OEM- ja ODM-räätälöintipalveluita kohdennettujen teknisten vaatimusten täyttämiseksi:

• Materiaalikokoonpano: Räätälöidyt vaihtoehdot erikoisseoslevyytimille (kuten Hastelloy tai Monel huippukemialliseen käsittelyyn) tai mukautetut erittäin puhtaat PFA-vuoraukset puolijohdelaatuisille nesteille.

• Mittojen ja toimien yhteensopivuus: Räätälöidyt ylälaippakokoonpanot ISO 5211 -standardin mukaisesti saumattomaan, suoraan integrointiin olemassa olevien automatisoitujen pneumaattisten tai sähköisten toimilaitteiden kanssa.

• Yksityinen merkintä ja brändäys: Laseretsatut nimikyltit, mukautetut väripinnoitteet ja patentoitu valubrändi, joka on räätälöity kansainvälisille venttiilinjakelijoille.

Tiukka laadunvarmistus

Jokainen täysin vuorattu venttiili käy läpi tiukan valmistustarkastuksen ennen kuin se lähtee tehtaalta. Tämä sisältää korkeajännitteisen kipinätestin, jolla varmistetaan, että PTFE-vuorauskerroksessa ei ole mikrohuokoisuutta tai reikiä, minkä jälkeen suoritetaan standardi hydrostaattisen kuoren ja istuimen painetestaus. Tuotantoprosessimme ovat täysin sertifioituja ISO 9001:n, CE-direktiivin ja API-standardien mukaisesti, mikä antaa kansainvälisille hankintapäälliköille täydellisen kentän luotettavuuden.

Vientipakkaus, toimitus ja huoltologistiikka

Vientistandardi suojapakkaus

Kuljetusvaurioiden, kitkahaarojen tai sisäpuolisen PTFE-vuorauksen saastumisen estämiseksi kaikki venttiilit on varustettu suojaavilla muovisilla päätytulpilla, tyhjiökääreillä ja ankkuroituna tukevasti raskaaseen, IPPC-sertifioituun kaasuttomuuteen, merikelpoisiin puulaatikoihin. Suurien merisatamien (Ningbo ja Shanghai) läheisyys takaa nopean ja ennustettavan laivaliikenteen kaikkien meri-, lento- ja rautatiekanavien kautta.

Kattava myynnin jälkeinen tuki

• 18 kuukauden takuu: Täysilaatuinen tausta, joka kattaa kaikki mekaaniset ja tiivistyskomponentit normaaleissa käyttöolosuhteissa lähetyspäivästä alkaen.

• 24/7 tekninen vastaus: Ammattitaitoinen sovellustiimimme vastaa 24 tunnin sisällä auttaakseen kansainvälisiä asiakkaita asennusohjeissa, vääntömomentin laskennassa ja automaattisessa toimilaitteen kalibroinnissa.

• Elinkaarivaraosien saatavuus: Alkuperäiset vaihtotiivisteet, PTFE-tiivisteet ja varret pidetään jatkuvasti varastossa nopean maailmanlaajuisen toimituksen takaamiseksi ja asiakkaan toimintakatkoksia minimoimiseksi.
